1．单通道和双通道电视发射机的特点
电视发射机在工作时，既要发射图像信息，也要传播声音信息，同时将播出的音视频信号从小信号处理单元、中高频处理单元、功率放大单元以及功率合成等环节，最后传输至发射天线辐射信号电磁波。电视发射机通常采用两种方式进行图像和伴音的合成，一种是在中频调制部分合成，合成后的信号再进行中频处理、变频、高频功率放大和发射，从而构成单通道电视发射机。另一种是在发射机输出末端，对已经进行过中频处理、变频、高频功率放大的图像信号和伴音信号进行功率合成后再输送至天馈系统进行无线发射，从而构成了双通道电视发射机。
我国电视标准规定：为了保证图像与伴音能有同样的覆盖面积，图像功率与伴音功率之比为10:1左右。但在实际工作实践中，如果有些偏差是允许的。
双通道全固态电视发射机其激励器图像和伴音单元都为低电平中频调制，图像和伴音激励器输出的额定电平都是200mV，图像功率放大器输入的额定电平是2.95mV，通过衰减器或功率放大器进行调节。伴音功率放大器输入的额定电平是1.55mV，通过衰减器或功率放大器进行调节。图像部分通过10个增益为56dB的功放进行功率放大，输出同步顶功率为10kW，伴音部分通过2个增益为56dB的功放进行功率放大，输出伴音功率为lkWo在图像和伴音的末级进行功率合成，然后输出至天馈系统发射。
2．技术改造的主要工作
根据电视发射机的主要参数要求，我们作了如下几部分技术改造工作的方案：在中频调制部分将图像中频和伴音中频进行混合；将原机的图像与伴音功率合成器去掉；伴音功放单元不工作；调试与测试工作。
(1)改造时，将图像中频与伴音中频的电平调到最小，在伴音中频输出部分先串接一只lOdB的固定衰减器，然后将图像中频输出与伴音中频输出接人一个二合成器，此合成器取自本机伴音功放单元的二分配器（型号为FLT-2-1000），将合成后的中频直接接人原图像中频输入端。
(2)去掉原图像与伴音合成器的改造。
在改造之前，我们通过测试合成器图像通道的特性，可以看到图通像道对伴音功率有一个深度的吸收点，原是为了防止伴音功率对图像部分的影响。所以在改造时必须将伴音与图的功率合成器甩开，直接将合成后的lOkW图像与伴音输出功率通过硬馈连接，输送至原天馈系统进行发射。但必须保留原图像输出通道的入射功率和反射功率信号检测端口。去掉伴音与图像合成器后还可以减少原伴音与图像在合成时的插入损耗。特别要注意在改造和安装时，由于发射机功率大，必须保证内插芯、连接件及馈管固定抱箍的接触处于良好状态，并将其固定稳妥。
(3)停止伴音功放单元工作。
可以关闭对应于伴音功放的机架后部电源开关，或将电源组件拔出，使其不工作。
(4)认真检查各改造部分的电气连接情况，确认无误后，开启电视发射机电源，检查各项指标正常后，缓慢调整图像中频的功率电平电位器，保持功率在10kW左右，仔细观察图像功率入射与反射变化情况。
然后使用场强仪，观察图像伴音功率比的变化情况，逐步调整伴音电平调节电位器，直至图像伴音功率比接近10:1，达到广播电视发射机指标要求。
(5)分别选取离发射台站远近不一的地址，用电视机实际收看发射后的图像质量。并与改造前的情况对比，比较用场强仪在相同测试条件下的场强变化情况。经过多方面比较，测试数据和发射效果令人满意，改造达到了预期目标。
3．节能减排改造
本电视发射机满功率正常工作时，耗电26kW，每年纯电费支出16万多元。其中对发射机冷却散热采用了两种方式，用一台5.5kW鼓风机通过专用管道对发射机功放单元进行强制风冷方式散热；机器排出的热量通过加装抽风机和排风管道将热量排到室外，保证机器运行在一个合适的温度条件。

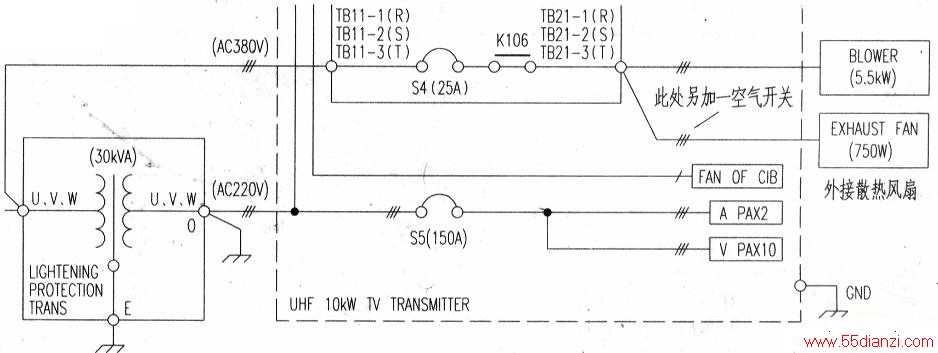

我们进行了两方面的改造，一是考虑到高山电视发射台站的特点，海拔比较高，常年气温比较低，机房空间比较大，进入秋冬季节后，室内温度有时只有几度或更低，对机器和工作人员都不适宜。因此，我们将冷却风机进行分别控制，鼓风机仍由电视发射机电控部分直接控制，抽风机部分稍作改动，在原输出端至抽风机电路之间加装控制开关．进行人工控制。当温度较低时，可关闭抽风机，使机器功放散发的热量排放在室内，保证室内维持在一个适当的温度。当温度过高时，由值班人员手动合上开关，使发射机热量依旧排出室外，保证发射机正常散热。如下图所示。
改造后效益分析：本次改造去掉了2组伴音功放单元(3.2kW)的工作，减少了1个排风扇(0.75kW)的工作时间。全天播出17小时，这两部分一年的电费可以节省2万多元。另外2组伴音功放部分使用的电源和功放组件都可以做为图像功放的器件备份，减少了今后电视发射机的维修费用。
经过几个月的运行，将双通道电视发射机改造为单通道电视发射机后，设备工作较为稳定，达到了预期设计要求。
