之前一直正常显示的深圳产LU712+型21英寸液晶彩显，开机后瞬显（特别短暂）一下“无信号”提示后立即黑屏，明显是背光灯故障（若是显卡故障，将在显示“无信号”提示3秒钟后才持续黑屏）。该彩显已使用八九年了，早已过了保修期了，于是自行打开后背检查。测开关电源三组12V（包括送至逆变器的电压）及5V输出电压，均正常。但测逆变器板上滤波电容C1(470uF/25V)无电压。断电后测C1有正常的充放电现象，绝缘正常也不鼓包。细查发现一只贴片保险F1已开路。查逆变板上无短路件，但未查出且排除短路故障前不敢贸然更换F1。于是整体拆卸显示器，拆出8mm厚的背光导光板及两边的CCFL背光灯组件，发现下端的一组两根背光灯之一的一端对壳体间，已被上千伏电压击穿，软胶灯座上有较大较深的黑色碳化孔．另一对背光灯未见异常。取下坏灯后将数字万用表（置于DC20A电流挡）并接在已开路的F1两端，然后接通电源约1秒后，正常的那对背光灯燃亮，数字表显示电流为DC1.3A。约3秒钟后灯熄，电流为零（这是该彩显背光灯正常的开机过程），说明逆变器尚能工作。
但跑遍整个电子市场也未配到如此规格的CCFL灯管，寻思，如今用LED作背光灯的液晶彩显、彩电已比比皆是，何不直接改用LED灯条替代CCFL灯管作背光灯？既省电寿命又长。于是未多思索就在电子市场购得12V的LED灯条，该灯条每3只LED灯串联一个130欧姆电阻为一组，灯间距为15mm．故采用上下各七组灯串(灯条总长各为315mm)，恰好在背光板上下边长( 330mm)之内。然后串接入万用表（置于DC200mA挡）．连接好后接通DC12V电源，测量上下灯条电流为122.5mA，也即每组LED灯电流仅为8.7mA，太省电了！并且，将灯条锒嵌入原背光灯壳体也刚合适。
然后喜颠颠地将显示器装复原，开机一试，但结果却使我的期望成了失望。液晶显示的画面虽然还算正常和稳定，但是整个屏幕是昏暗不清的。
晚间环境较暗时勉强能看清，白天基本看不清。故设法提高电压增大电流以提高亮度试试。于是采用另设一个次级输出AC20V的电子变压器，经快恢复二极管(FR107)桥式整流后，用稳压集成块LM317构成可调稳压电源。当调整输出电压为14.8V时，上、下灯条电流为210mA．即每组灯串电流为15mA。此时再装复整个显示器后开机，屏幕亮度虽稍有增亮，但画面仍不清晰，白天只能勉强看。但考虑到LED灯条散热条件不足，不敢再增亮。而且看来一味增加亮度，或许并不能提高清晰度。理由如下：
1．CCFL背光灯的8mm厚的背光导光板，是按CCFL荧光灯条的光特性设计的，并不适用于LED灯(光色为5500K)的导光特性，应改用与LED光特性相符的高导光率材料制作的专用背光导光板(成品LED导光板厚度不足5mm)。
2．现用的LED灯条灯间距为15mm，不能形成条状发光，而是很明显呈间隔的点状发光，使导光十分不均匀，再增亮也白搭。也说明此种LED灯条不适用作背光灯，应采用液晶显示屏专用的LED灯条。
终于在电脑市场找到了适用于显示屏的专用铝基LED灯条．其LED灯间距仅3.5mm，排列非常密完全能形成条状光柱。
该型灯条由10只LED灯串联为一组，所以驱动电压要高于27.7V才能点亮（有些液晶屏背光灯条的LED灯较长，且呈横向排列，灯距为5mm～7mm,为3或4只一组串联，只需8V或12V就能点亮，但驱动电流较大）。该灯条灯数为110只，长度为390mm（含端部焊接端）。为配用于本显示屏，截去两组后长度恰好与原CCFL灯管一致(312mm)。这样，两根灯条灯总数为90x2共18组。

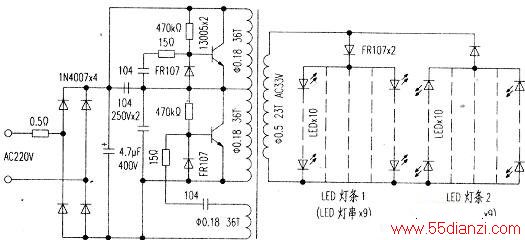

因本次实验仅为维修旧液晶显示器，所以未采用正规的恒流驱动集成块 及具有反馈调光的电路，也没有加保护措施。而是采用简单、小而轻巧的电子变压器作驱动电源。先采用FR107快恢复二极管全桥整流驱动灯条。注：必须为全桥整流，以免整流后的直流分量导致开关变压器磁路进入饱和区而降低效率（否则应在开关变压器磁芯对接处，垫0.05mm厚的纸以增加磁隙，避免饱和）．调整电子变压器次级匝数为23.5匝，全挢整流后的空载电压为DC34.5V，当接上两根LED灯条负载后的电压约为29V；负载总电流约为95mA．每组灯串的电流为5.3mA，LED灯正常发光。但这样的直流供电，LED一直在发光或许对其寿命不利。于是改用将两串灯反向并联后接在电子变压器次级，既使其输出的正、负半周都带负载工作，效率更高，而LED灯也只在正、负半周间歇发光．对灯有利。但前题是电子变压器输出波形必须正、负对称，否则两根灯条发光会不一致。经测电子变压器波形基本对称，于是采用此方案来驱动灯条（电路见下图所示）。考虑到LED的正向工作电压为3V左右，反压不宜太高，故各串一只FR107作反压隔离。经试并调整电子变压器次级为23匝，经测其输出电压为AC33V，带两根灯条负载电流为llOmA，此时每组灯（也即每只LED灯）的半周电流为DC12mA．正好在该功率段LED灯充分发光而又不致发热太大的工作状态。
最后将灯条及驱动电源装入显示器，经试用，显示屏亮度大为增加，而且画面亮度均匀，图像清晰，无论白天、夜晚都能看清图像，用LED灯替代CCFL灯条作背光灯基本成功。之所以称“基本成功”，是因为显示屏画面还属于亮而欠明，还不能达到正规LED显示屏的图像质量。这或许是前述所提到的背光板不适合；加上液晶屏较陈旧之故。
