巧用废旧节能灯电子镇流器作供电变压器

　　采用的废弃SW电子节能灯镇流器，应选用那些只是灯丝烧断损坏，而电子镇流器电路部分完好的。该节能灯电子镇流器的电路板为圆形，其直径约中30mm左右，所以可方便装入电池充电器内原变压器所在空间上。
　　

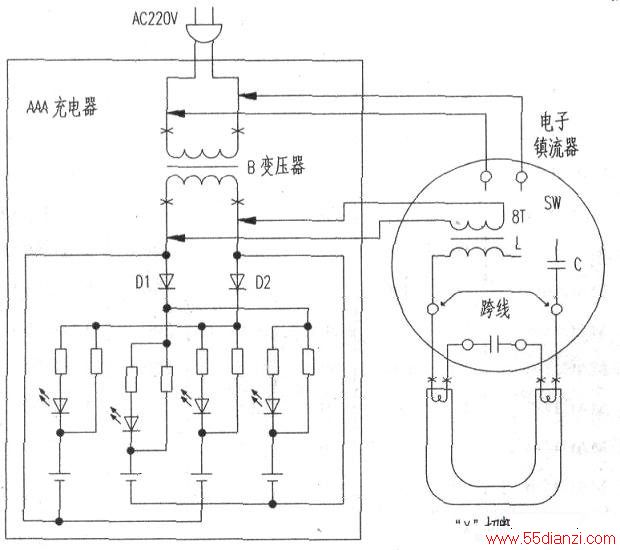

　　改装时，先将电子镇流器上的电源线和外接到灯管的四个灯丝线焊掉（脱开），将镇流器拿出。在镇流器上有一只绕有漆包线线圈的E型铁氧体磁芯电感器L（见附图）；此电感器的一端接于镇流器的振荡电路上；男一端接到灯丝上（灯丝另一端，串接板上一电容器C．再接到振荡电路上）。改造的第一步是：将图中原来分别连接灯丝的两端，用一根跨线连接起来。第二步是：用一根直径约中0.27mm的漆包线或者细塑皮绝缘导线，并于电感线圈外空出的骨架空隙上，用穿绕的办法，加绕一组8匝的线圈，作为“AC/AC转换器”的低压输出次级感应线圈。至此，由镇流器改制的AC/AC电压转换器即已完成。
　　
　　接下来是将改好的电压转换器与电池充电器的电路进行连接，即该转换器次级上输出的是与电子镇流器电路振荡频率相同的约25kHz感应电压；因该电压频率与电池充电器上的IN4001型低频整流管(D1、D2)的工作特性不匹配，所以应将D1、D2更换成FR107型的高频型整流二极管，便可良好整流，而获得电池充电器所需要的充电电压。
　　
　　用该改成的“电压转换器”，替换原电池充电器的变压器，经实际试用，充电效果很好。长时间充电，充电器上只有微热；说明比原用容易发热的铁芯电源变压器的工作能效，有较大的提高。
