让数字万用表具有测量功能

　　用一只温度传感器LM35D和一块976130型数字万用表按图1所示方法连接，将数字万用表选择开关置DC200mV挡，于是使数字万用表即成为一台精密的数显式温度测量仪，实现了高精度的温度测量，扩展了数字万用表的使用范围。测量温度范围为0~100℃，温度误差与标准温度计相比不大于±0.5℃。经试用，效果极为满意。

　　
　　用图1这种方法可适应于凡是A/D转换器采用7106、7116(有数字保持功能)，7126、7136（低功耗）型号集成块的任何型号的数字万用表，如976130、DT-890、DT-860、DT-830等。由于专用温度传感器LM350的耗电小于60μA，其供电电源取自数字万用表内的v+与V-(9Vl叠层电池)、使整个装置小巧玲珑，简捷方便。

　　
　　在温度传感器LM35D的OUT端和GND端分别焊接一个香蕉插头，使其正好数字万用表插入的V．n与COM插孔中。导线应使用屏蔽电缆线。
　　

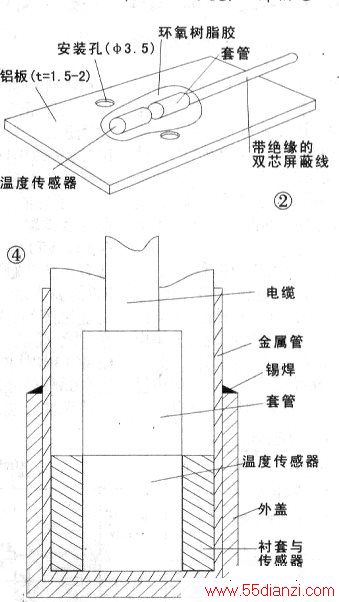

　　若测量点是固定的，可将温度传感器直接粘贴在被测表面上，用屏蔽电缆线将信号引出至数字万用表，或者按图2所示作一块安装板，用两个M3螺钉固定在被测量表面。若是作成便携式，则可按图3所示做一个测量探头，其内部结构如图4所示。
