小改收音机变压器功放电路

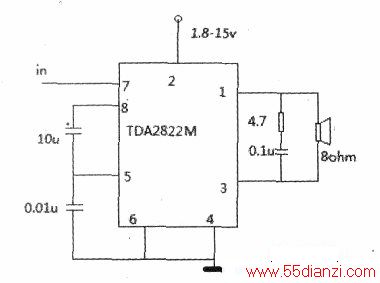

　　一台老式古董晶体管收音机不出声，拆开维修，结果发现前级高频电路正常，于是目光便集中在了音频放大部分。这种收音机是采用变压器耦台输出的，由于维修技术有限，这种OTL方式的电路调试起来很麻烦，再加上手头没有零件，于是舍弃了那部分电路，决定另起炉灶直接从前级输出引出两条线（该机为单声道）接到了小功率功放块TDA2822M上，接线如图。此功放块接线简单很容易成功，同时耗电省，静态电流只有6mAo接成BTL方式，3V供电可有250mW以上输出功率,6V时可达1W，完全满足收音机的需要。
