巧用电脑电源做可调稳压电源

　　下图所示为典型的电脑电源电路，如要将其改为可调稳压电源，其步骤如下：
　　
　　1．先拆除5V等输出端的整流二极管（保留12V的整流二极管），更换12V处的滤波电容，参考图1拆除图中以下元件D(这个是供494电源的，很好找的，负极接12V输出端的，正极连到494的12脚），R25，R26，R20，R21(494第①脚的元件)R19，R24 (494第②脚的元件，并且切断与393的连接)，简单的方法是直接切断494第①，②脚与线路板的连接。
　　
　　2切断494第15、16脚与线路板的连接，一般AT电源上这②脚是不用的，我们要用他来控制输出电流。
　　
　　3．拆掉LM393的①、②、③脚元件。

　　
　　下面就要改电压和电流取样了，一般大家都在494的2个比较器的一端设一个固定的基准电压，然后取样输出电压（取样电压通过电位器调节比例）和固定的基准电压进行比较，达到输出电压可以调节的目的，这样的话，使的电压的调整下限受到基准电压的限制，而现在是调节基准电压，输出端的电压取样用固定比列，这样一来，基准电压可以从0V起调，取样电压和基准电压比较后的结果大家应该可以想到，实际的结果是输出端电压可以到20V的电压表显示ov。
　　
　　利用了1只0-20V和1只0-20A的表作显示，表的接法见下图。

　　
　　取用一只电位器(如用5K)，1端接地，另一端接494的14脚，中心脚接到494的②脚，在原12V输出处接一个15K电阻到494的①脚，另在494的①脚接一个5K电阻到电流表的正端，在494的②脚和③脚接一个1000P左右的电容，这样电压控制部分就改好了，应该很容易吧，上面两个电阻的数值是输出上限20V．下限可以接近ov。
　　

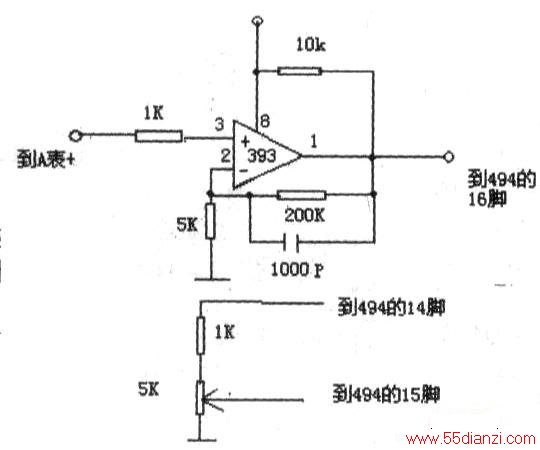

　　电流取样部分比电压部分稍多点，因为20A的电流表满量程199mV，1A时10mV，0.1A时只有1mV，这个电压太小了，如果直接送到494去，那么电流控制精度就很差了，1mV电压估计494不会动作，所以拆掉了LM393的①、②、③脚元件，用它来构成一个大约40倍的放大器，这样在IOA电流时输出4V，0.1A时有40mV，将此电压送到494的16脚，同15脚给定的约0-4V基准电压比较(见下图)。

　　
　　辅助电源：
　　
　　AT电源没有辅助电源，可用一只几块钱的电子变压器，就是点12V射灯的即可，绕3个绕组，整流后经过一个7812，2个7805稳压．（一个12V和两个5V，3组独立）两个5V给表供电，12V给494供电，接到494的12脚，即原来拆掉的D的+端。
　　
　　另外，把电源板和连接外壳处的铜箔切断（电路板螺丝固定孔处）．不要让外壳和电源地相连，可以通过0.1μF的电容将外壳接地，再在原12V输出端电容处接一只几百欧姆1-2W的电阻（如用2只1K1W并联），风扇电源也要改接的。
　　
　　通过上述改动，现在可以用了！（另外2只5K的电位器如果用多圈的就更好了）
