由于有水位控制器控制,水箱贮满水后能自动停抽,所以一般不关断电源。而水位检测采用低压直流电,长期持续加直流电压易造成电离电解水,影响水质、腐蚀检测探头。

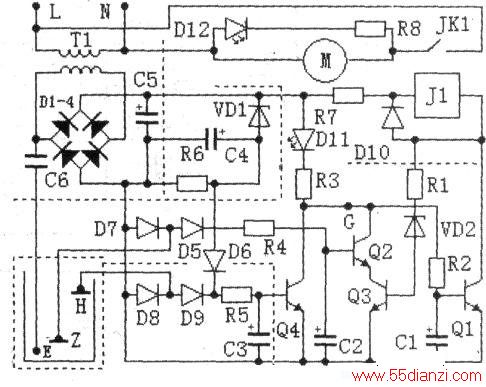

一种不会电离生成电解水的水位控制器,采用低压交流电进行水位检测的抽水控制器,就能避免上述缺点。控制电路如下图所示。
其总体工作原理与上述基本相同(此处从略),所不同的是水位捡测线(及探头)上所加的检测电压,直接从变压器T1次级,经C6(涤纶电容)耦合加至E端。然后经水电阻,由水位检测端Z、H,分刻经D7、D5和D8、D9整流输出水位检测信号。
说明
1.电源变压器选用耐压高、质量好的,功率不小于4W,次级电源电压9V至12V;直流继电器选用触点电流大的,或者再用交流接触器扩流。
2.到水箱检测线只要A、B两条线,即可,A、B两条水位检测线可用PVC线管防护,或用不锈钢外套塑料管。
3.用塑胶钢线作三个探头,确定探头伸入适当位置后,牢固悬挂定位。电源正极A线(或变压器次级端经C6)连接到公共端E点,E点置于水塔水箱底边,Z点为低水位检测点,比E点略高,H点为高水位检测点。
4.若用直流检测,VD4为稳压管,接在水箱盖底部高低水位检测线探头上端之间,并做好密封5.Q1为继电器通断控制三极管,选中功率管C2383,Q2—Q4为NPN型可用C945。
tVD2~VD4取值略低于电源电压。
