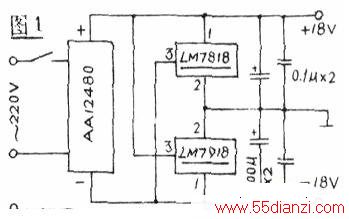

AA12480开关电源储备功率大,响应快,高频内阻小。用于功放电路,使低音丰满有力,高音细腻柔和,其效果相当于原电池。但其仅有一组36V输出,用于双电源功放电路需两只开关电源,体积庞大,而且无法用于那些供电电压较低的功放电路,如傻瓜175、TDA1514、LM1875等。为解决以上问题,将AA12480的单36V输出转换成±18V输出,线路简单,只用了2只稳压块和几只电容。电路见下图。
AA12480输出为36V,正好LM系列稳压块有LM7818和LM7918两种。
改制后的电源经实际应用,效果极好。
其它单电源也可照此方法改成双电源。

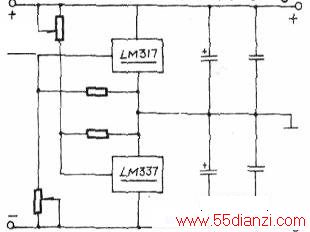

如果电压不同,可采用相应稳压值的稳压块。例如,单电源电压为30V,可用LM7815和LM7915改成±15V。如找不到相应稳压值的稳压块,可使用LM317和LM337可调稳压块。使用方法见下图。LM317和LM337输出端接地前,应先分别将输出端电压调至单电源电压的一半。例如单电源电压为42V,就应先将LM317和LM337的输出端电压分别调到+21V和-21V,然后将输出端接至公共点(地)。
改制后的电源在使用过程中,视情况在稳压块上安装适当面积的散热片,甚至再各并联一只稳压块,以保证给功放电路提供足够大的电流。当然也可用大功率三极管配合进行电流扩展。
应注意的是,以上改制方法只适用于已经过稳压的单电源。
