让PTT输出口有极性的整流电路

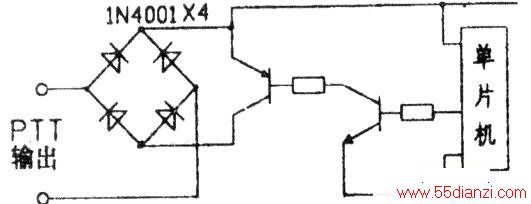

　　现在业余无线电爱好者使用的自动键电路基本上都是单片机形式的，通过程序控制产生侧音并向电台发出PTT信号。笔者手头有一套自动键，其PTT输出是集电极开路的PNP型三极管，在接人电台使用时必须分清电源极性，否则就不能正常工作甚至损坏元件，由于业余无线电爱好者电台设备花样多使用不固定，给更换设备带来了不便，例如10W单边带电台为负极接地，而小81则为正极接地，CW键插孔却完全一样。为此笔者在PTT输出口增加了二极管桥式整流电路，如图所示，无论何种电台设备的CW端加在PTT开关管上的极性始终是不变的，对收发功能无任何影响，使用非常方便。注意，如果PTT输出开关管是NPN型三极管，则桥式整流的极性应作相应改变。
