巧用模拟卫星电视接收机做1.4GHz调频电视发射机

　　用模拟卫星电视接收机改制1.4GHz调频电视发射机改制方法如下：
　　
　　一、视频、音频信号处理及放大
　　

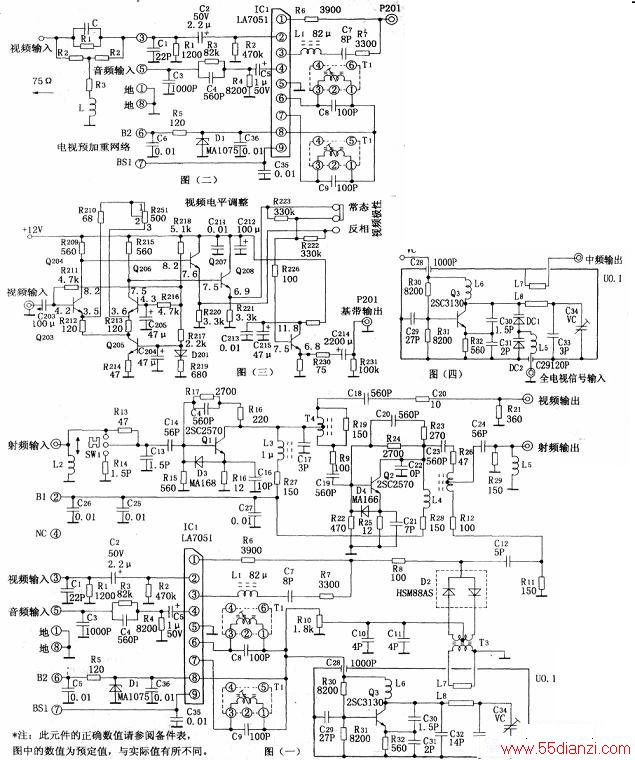

　　图（一）为一个U频道调制盒电视调制器电路，将U频道调制盒改造成图（二）。在视频输入③加上电视预加重网络，对视频输入的复合电视信号进行预加重，然后在IC1内进行钳位处理。同时由⑤输入的音频信号在IC1内进行调频，调制在6.5MHz伴音付载频上。由ICI的③脚输出，再与IC1的①脚输出视频进行混合相加，这个合成的全电视信号送到基带视频信号放大器进行放大，见图（三）。
　　
　　二、中频振荡及调频调制
　　
　　将调制盒上射频振荡器的输出变压器T3拆掉，如图（四），L7-端接地，一端作为中频输出。去掉C32，接入变容二极管DC1和DC2．由视频放大器输出的全电视信号经L5加到DC2与DC1之间，随着输入的视频信号变化而改变变容二极管的结电容，实现调频。加入DCI是为了改善变容二极管的结电容的非线性。
　　
　　调整VC34，使振荡器的静态振荡频率为479.5MHz中心频率上。
　　
　　调制极性由视频放大器的视频极性倒换开关来转换。调制度由视频放大器视频电平调整R251来调节。使振荡器的频偏在479.5±13.5MHzo
　　
　　三、变频及1.4GHz放大输出
　　

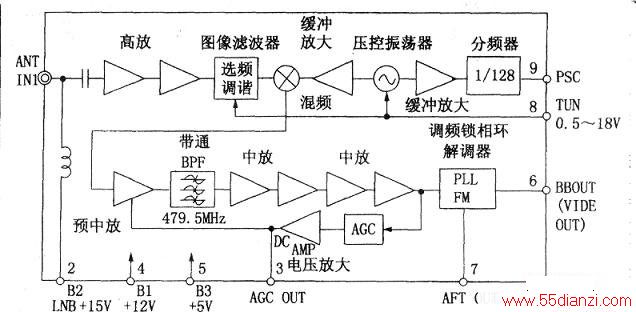

　　卫星电视接收机的一体化调谐器(ECS479)TSU2等，见图（五），在这里作反向使用。把图像滤波器的输出与混频器断开，把高放作为1.4GHz放大，图像滤波器作为选频调谐而成为选频放大器输出。
　　
　　由图（四）送来的479.5MHz中频调频信号与压控振荡器送来的本振信号在混频器进行混频，将混频器与预中放断开加一高通滤波器，取出变频信号(fo-479.5MHz)=1.4GHz，送到高放输入端进行放大。调整TUN调谐电压，使本振fo=920.5MHz，选频调谐器也正好工作在1.4GHz上。高放的工作范围从950MHz—1750MHz可任意选择，但射频输出频率最好选择在当地无委会给定的1.4GHz左右为好。
　　
　　近距离传输，可用手机天线代替发射及接收天线。若要进一步增加传输距离，在高放之后与天线之间增加一级功放。
