巧改广播系统为音乐报时电路

　　石英表心自动报时器价格低廉、安装容易，被广泛用于学校、厂矿作息控制。但其控制的电铃声音突发、刺耳，音量和音调不易调节，影响人们的身体健康。根据实际需要，利用现有的广播系统改装了一套音乐报时电路，如附图所示。
　　
　　工作原理
　　

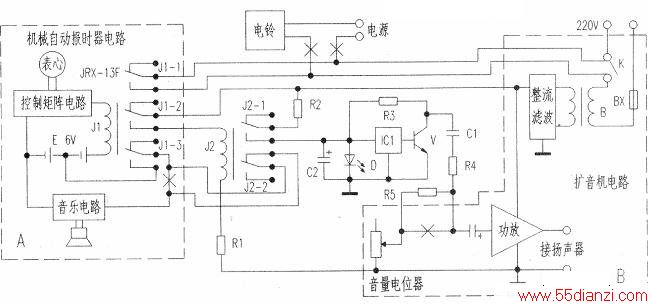

　　附图中虚框A内为自动报时器的电原理图，虚框B内为学校扩音机电路。
　　
　　未改动报时时，继电器J1吸台，J1-1常开触点闭合，由电铃发出作息信号，同时J1-3常开触点接通音乐电路，发出提示音。
　　
　　改动后报时时，继电器J1吸合，J1-1常开触点闭合，接通扩音机电源（如果扩音机电源开关为双组，可再利用J1的第四组触点），J1-2常开触点同时闭合，使J2吸合，J2-1常开触点闭合．发光二极管D两端的电压使音乐片IC1工作，其信号经V放大后，由C1、R4耦合到扩音机功放输入端，再经放大后由广播系统发出悦耳的音乐作息信号。
　　
　　电路特点
　　
　　1．只增加了一只直流继电器J2，因改动部位少，可直接焊接和固定在扩音机内，改装极易成功。
　　
　　2．外加的R4、R5是避免改装电路对功放输入产生影响，并在扩音机音量电位器位置较低时，确保报时信号的强度。由于功放输入阻抗远大于R5(R5取330Ω)，电阻接人后对扩音机音量调节几乎没有影响，同时，在正常广播过程中也不会影响作息信号的输出。
　　
　　3．由于J1-3常开触点与J2-2常闭触点串接，在市电正常的情况下，报时时音乐电路不工作，只有当市电断电时才发出提示音，延长了电池的使用寿命。
　　
　　元件选择
　　
　　R1是限流电阻，限制流过J2线圈的电流，其功率不得低于实际耗散功率。
　　
　　J2为具有两组触点的继电器；R2为限流电阻，使流过D的电流为5~10mA；R3、R4取330~680Ω;C1取10～22μF，C2取33—100μF;D为普通发光二极管；IC1为笔者选中的音乐片，也可另行装配相应的音响申路。
