锅炉自动进水装置的改进设计

　　锅炉为人们提供生产、生活用汽，但是，当生产用汽量较大、蒸f≮压要求较高时，仍显得美中不足。譬如，当锅炉中水位降到下限时，浮球水位控制器内水银开关接。通水泵通电运行自动进水一次，由于浮球水位控制器是单冲量二位式给水调节系统，必然一次进水到锅炉上限水位才停。进水较多导致锅炉内水温骤降，蒸汽压力降低15%~20%，影响生产用汽压力的稳定。
　　

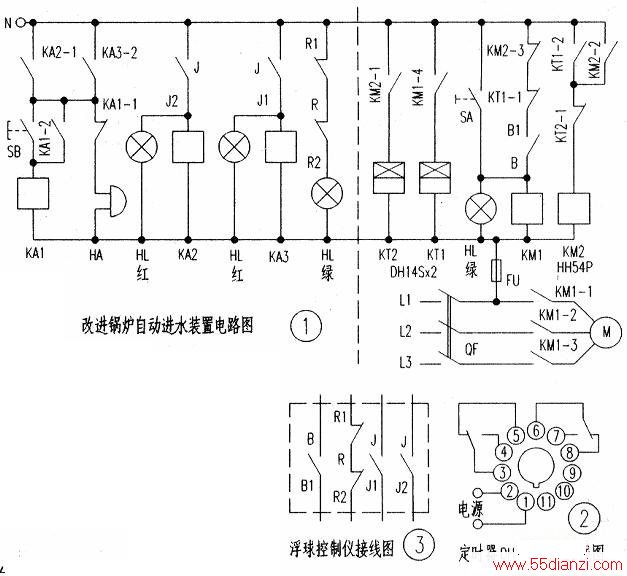

　　为了防止汽压骤降，设计了一个改进的锅炉自动进水装置，改一次集中大量进水为多次间断少量进水，从而使锅炉内蒸汽压力波动大大减小，又使锅炉水始终处于正常水位。该装置只在原装置的基础上增加了二只定时器KT1和KT2，一只中间继电器KM2，如图1所示。
　　
　　主要器件简介
　　
　　为了便于说明本装置工作原理，先对其主要器件定时器和浮球水位控制器作一介绍。
　　
　　1．定时器
　　
　　定时器选用DH14S，定时精度为±0.5%，面板数字显示，触头容量为AC220V、3A．背面插座管脚如图2所示。把数字开关及时段开关预置在所需位置后接通电源，数显将从零开始计时，当所预置的时间到达时，其触点位置发生转换，数显却保持此刻的时间，这就实现了定时控制。具体地说，在图2中，当①、②脚加AC220V时，定时器触点保持原状，即触点3、5通而3、4断，6、8通而6、7断。
　　
　　当预置的时间到达时，触点位置转换，变成3、5断而3、4通，6、8断而6、7通。如果维持①、②脚所加电压，此后触点则维持转换后的状态。只有①、②脚断电，触点位置才恢复原态。⑨～11脚这里末用。
　　
　　定时器时间设定的方法如下：对于KT1，如果原锅炉自动进水一次需40秒，则现在分成4次进水，每次0秒，于是将定时器KT1设定为10秒。
　　
　　对于KT2，按原锅炉用汽量较大时二次进水间隔时间的1/4设定，如果原间隔时间为6分钟，就将KT2时间设定为1.5分钟。
　　
　　2．浮球水位控制器
　　
　　浮球水位控制器型号为UQK-30，它是利用浮球随水位的同步升降，通过磁场的作用力，推动水银开关动作输出信号达到水位控制的目的。控制器内有3个玻璃水银开关，  改进锅炉分别用于高、低水位的报警和维持正常水位，其接线图见图3。当锅炉内水位降到下限时，水银开关的接头B、Bl接通，水泵向锅炉进水，只有当锅炉水位到达上限时，水银开关接头B、Bl才断开，水泵停止向锅炉进水。在锅炉水从上限慢慢降至下限的过程中，接头B、Bl保持断的状态不变。
　　
　　J、J1、R、Rl为高水位水银开关接头，J、J2，R、R2为低水位水银开关接头。
　　
　　电路工作原理
　　
　　改进的锅炉自动进水装置电路为图l虚线右侧所示，这部分电路自动控制锅炉的间断进水。将手动／自动开关SA设置于“自动”位置，当锅炉水位降到下限时，浮球水位控制器内水银开关接头B、B1接通，接触器KM1通电，其触点KM1-1~KMl-3闭合，水泵运行，锅炉进水，同时绿色指示灯亮。
　　
　　与此同时，触点KMI-4吸合使定时器KT1‘通电，其数显从零开始计时。当所预置的时间（如10秒）到达时，其触点KT1-2闭合，而KT1-1断开。KT1-1断开使接触器KM1断电，水泵停止供水，绿灯！灭。KM1断电又使KT1断电，KT1状态复位；！KTI-2吸合导致中间继电器KM2通电，触点KM2-2 闭合自保，KM2-1闭合使定时器KT2通电，其数显也从零开始计时。当预置的时间（如1.5分钟）到达时，触点KT2-I断开，KM2断电，触点KM2 -3闭合，接触器KMI诵申，绿灯毒．水泵再次供水，KT1又开始从零计时。当水泵这样运转10秒、停1.5分钟地几次供水后，锅炉水位便达到上限，水银开关接头B、B1断开，接触器KM1断电，水泵停止运转，这就避免了进水一次进足致使水温骤降、汽压降低的现象的出现，使得进水过程中汽压仍基本保持稳定。
　　
　　图1虚线左侧为水位异常报警电路，当锅炉内水一旦处于超高水位时，浮球水位控制器内水银开‘关接头J1、J接通，中间继电器KA3通电，触点KA3-2闭合，电铃HA报警，红灯亮。当锅炉内水降至超低水位时，浮球水位控制器内水银开关接头J2、J接通，中间继电器KA2通电，触点KA2-1吸合，电铃HA报警，红灯亮。
　　
　　SB是消音按钮。本装置是全自动进水装置，定时时间可根据蒸汽用量来设定，设定后就可重复使用。
