旧式电子仪器和音频扩大机多用电子管整流取得高压直流(如上图),但电子管易老化,常用的整流管有5Z3P、SU4、6Z4等。修理者常用1N5408等高反压二极管取代,但有两个问题要解决:
1.用晶体管整流输出,直流高压会明显升高,会促使其余电子管老化。
2.晶体管整流一接通电源,直流高压就会建立,而电路中其他电子管阴极还未充分加热,会影响使用寿命;第二条的影响大于第一条,因此必须改动线路,增加高压延时电路。

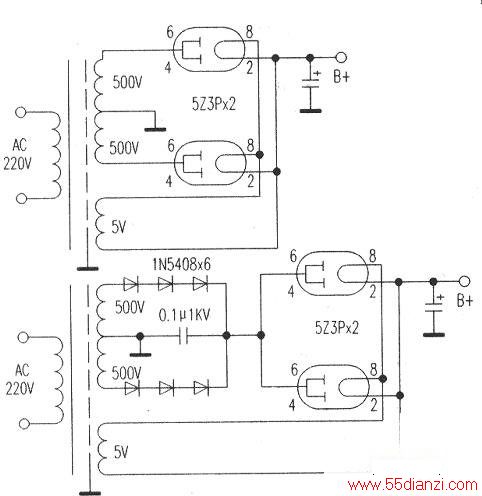

如下图所示:根据交流电源电压的高低将2—5只1N5408串接,先作全波整流,而原有的整流管(5Z3P)就串接在后面,这样使用可以解决前述的两个问题;即或是电子管已有些老化,都很好用。
在多台电子仪器和50瓦电子管扩音机上使用都很好。
