用车载调幅立体声频道变换器巧改为无线影音乐统

　　无线影音乐统能有效解决夜间看电视影响家人的问题。用一台日产车载调幅立体声频道变换器(AM-STEREO CONVERT-ER)，经改装用于电视伴音无线发射，接收用调频立体声耳塞收音机，效果很好。
　　

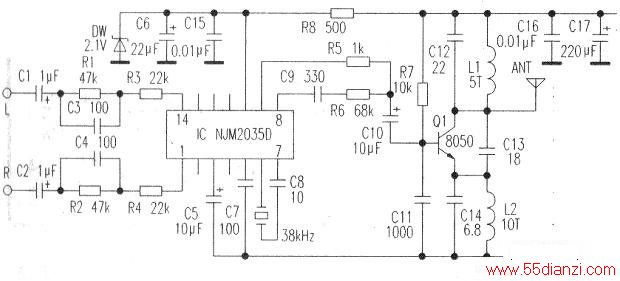

　　此机实际是一台小型差转机，即接收AM立体声信号，转FM立体声发射。本实验只用调频立体声编码NJM2035D及调频发射电路，其他电路弃之不用。NJM2035D典型应用电路见图，供参考。
　　
　　图中R1、C3、R3及R2、C4、R4分别构成左右声道的预加重网络，NJM2035D为调频立体声编码专用lC，采用14脚DIP封装，L、R音频信号经预加重网络，分别进入①脚和14脚，⑥、（D脚外接38kHz晶振，产生的振荡信号对L、R信号分多路调制生成立体声复合信号由⑨脚输出，另外38kHz振荡信号经内部分频器分频得到19kHz的导频信号由⑧脚输出。Q1及相关元件组成高频振荡器，工作频率在88~P08MHz范围内。立体声复合信号与19kHz的导频信号分别经过R5、C9、R6后进行叠加，再经C10耦合至Q1的基极对高频振荡信号进行调频，调制后的高频信号经天线向空中发射。
　　
　　改装过程：打开机壳，在电路板上找到跨线J5，断升J5即切断AM收音IC1 (LA1130)电源，找到IC3 (HA17324)旁R33、R32，焊开R33有标记0的一端、R32无标记0的一端，分别在R33、R32挑起的一端各串接一只1μF小型钽电容，电容正极接电阻，负极焊一段屏蔽线接背板立体声LINE IN插座（此RCA插座需自装）。取0.5m长的导线串接30pF电容，找到三极管Q5的e极焊上作为发射天线。从报废对讲机上拆下电源座，装于背板左端，红线接电源正极，黑线接电源负极。检查无误后用一个(b3.5mm插头的9V直流电源通电即可进行立体声发射。
　　
　　效果：试验用CD机与该机连接，接收用德生调频立体声耳塞收音机，在99MHz附近可调谐出声音清晰的立体声信号，发射频率稳定，信噪比高、音质好，本人住三楼，在楼下20米范围内接收声音依然清晰。
　　
　　注意事项：
　　
　　1.如发射频率与某调频广播频率相同，适当调节L1（机壳上面右侧有一小国孔）即可避开。
　　
　　2．该发射机放置远离电视机0.5m的地方，对电视机无任何影响，若小于此距离，对电视机会有干扰。
　　
　　3．直流电源一定选品质好的，最好加一AN7812稳压。
　　
　　4．不要提高发射功率，以免影响周围其他设备。
