利用废弃石英小闹钟制作感应测电笔

　　利用废弃的石英小闹钟电路板制作了一个“1.5V蜂鸣式感应测电笔”，方法如下：
　　

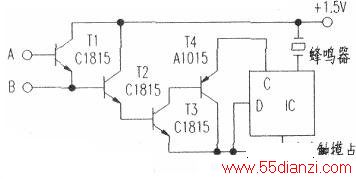

　　如附图所示，蜂鸣器IC与蜂鸣器都在石英小闹钟的小电路板上，只要找到C、D两点(c、D两点为蜂鸣触发点，两点相接就可以使蜂鸣器发“音”)与lC供电端，按附图接人T1—T4对应型号的三极管，当感应端A点（特灵敏点），或B点（一般型）有信号输入，使T1、T2、T3、T4相继导通时，则C点电位降低，蜂鸣lC被触发而响起类似“蝈蝈”的叫声。
　　
　　这个电路由于电路板小巧也可装进小电筒内。经实验A点特别灵敏，与导线绝缘层相距1.5cm左右就能发声；与显示屏相距10cm左右也能发声（不同的屏幕，距离也不同），而B点一般。这个测电笔还有一个最大的特点——不受光线的影响，非常“直观”。此电路中的4个三极管，如用B值高的，感应灵敏度会更高。
