梦寐牌9801G（改进）型遥控器以其性能完善、工作可靠、加装方便、可扩展性强等特点为用户广泛使用，如果为其加装一个交流延时关机功能，就能使电视机在等待工作状态时，延时10-60分钟后自行关断交流总电源，实现交流延时关机。而中途亦可用遥控器开机，不影响正常收看。

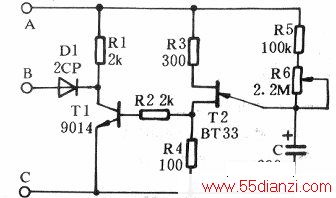

工作原理：如图所示，当电视机处于等待工作状态时，CPU(PCA84C641)⑧脚输出高电平，遥控主板中的V08饱和导通，发射对地为5V高电平，此电压加入交流延时关机线路板A端，电流便通过R1、R2向Cl充电，当充电电压达到双基极二极管T2的峰值电压时，T2的第一基极导通，Cl通过R3放电。同时，Tl的基极电位上升，T1饱和导通，遥控主板V11基极通过D1、T1接地，电位下降而截止。原机交流关机继电器F02失电，总电源关断，实现交流延时关机。
元件选择：C1要求漏电尽可能小，T2选用BT33型双基极二极管，T1选用9014型硅管，亦可用其它同型号管子代替，其余元件无严格要求，数值如图所示。
安装与调试：电路可自行设计安装在一块小线路板上，A端接主控板V08发射极，B端接主控板Vll基极，C端与主控板地相连，调节R6可改变延时关机时间，只要元件安装接线无误，电路无须调试即可正常工作。
