相信不少初级发烧友已经拥有自己的光驱了。可是使用时间长了会感到一点不便,如遇到不喜欢的歌曲想跳过去,总要伸长胳膊去按那个小小的按键,不小心又会按错。
这个线控器会解决以上问题。

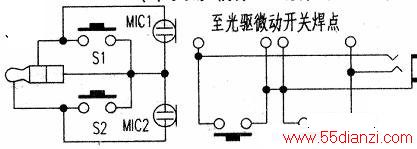

首先选择一副带立体声话筒输出和音量线控器的耳机(音质要好的),一只+3.5mm立体声耳机插座和两只超小型微动开关。拆开耳机线上的音量线控器,将话筒线翦断,照下左图将两只超小型微动开关装在音量电位器的两侧(或装在空间较大处,以适手为准),并用热熔胶固定。拆开光驱,在电路板背面找到两只微动开关的焊点,用细导线分别焊接上并引出壳外,再焊接上一只φ0.35mm立体声插座,并将插座固定在面板一侧,即改装成功(见下右图)。这时就可插入话筒线和耳机线,边听边控制光驱了,是不是很爽!这只对两键光驱适用,五键光驱制作起来就麻烦些了。改装后的耳机并没有受多大影响,只是在使用话筒时别按下Sl或S2。
