对电容器充放电实验的小改进

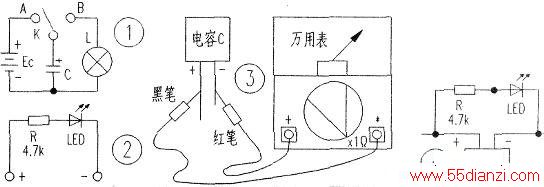

　　早期的中学物理课，电容器的充放电实验，其工作原理如图1所示。当K接通A点时，电源Ec对电容C充电，灯L不亮；当K接通B点时，电容C放电，灯L闪亮一下。实验所需电源Ec9V以上，电容C要1000μF以上，灯L要用小灯珠。明显的缺点是：效果太差。
　　
　　为了克服上述缺点，特作了如下修改：
　　
　　所用器件：内置3V电池的模拟指针式万用表一台，470μF/16V的电解电容器一只，4.7kΩ电阻一只，发光二极管一只。
　　
　　首先把电阻和发光管焊接好，如图2中的R和LED，然后把万用表的量程开关转到Rxl挡，黑表笔接电容C的正极，红表笔接其馈极对电容充电，如图3所示。充电几秒钟之后，再按图4把电容的正极接图2的“+”极，电容的负极接图2的“一”极，这样形成电容器放电的过程。我们可以看到发光管悠悠发光，持续几秒钟，整个过程干脆利落。如果还要显示电容器的充电过程，可把图3中万用表红笔接图2的负端，电容器的负极接图2中的正端，其余连接保持不变，即可演示电容器的充电过程。不过充电前要先短路电容以放电。发光管同样可以亮一段时间。如果认为发光时间还不够，可改用万用表的Rx10k挡，其内电源通常为9V或15V。
