小改传统负反馈音调电路

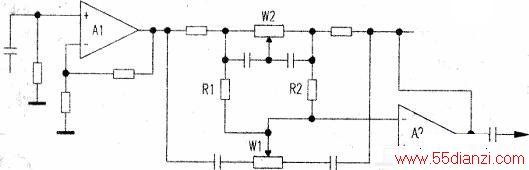

　　传统的负反馈音调电路如图，高音、低音调整分别由Wl、W2控制，从图中可以看出，W2不但起低音控制的作用，同时也是放大器A2正常工作的必需元件，一旦电位器W2出现问题（通常为接触不良），放大器A2的直流负反馈消失，几千上万倍的开环增益将使放大器处于饱和状态，输出瞬间达到正（负）的电源电压。经功放部分放大后，输出过载，从而造成功放机的频繁保护，在某些保护电路不完善的功放机上，就会发生烧功率管、毁喇叭的现象。
　　
　　维修过不少功放机，功率管烧毁原因皆由于W2接触不良引起的。此种机在更换功率管后，无信号调整W2，会发珊输出电压幅度极大，喇叭出现打底现象。此时虽然更换W2可立即解决问题，但电位器是易损件，不久故障又将重现。
　　
　　为了保证后级、喇叭的安全，建议在电路中加两枚阻值100kΩ左右的电阻（附图中的R1、R2)，这样即使W2损坏也不会危及后级。
