给汽车收放机增加音效功能

　　BBE音效处理器在音频领域的功效众人皆知，把它用于无线话筒后感觉效果显着，近日又将其用于普通汽车收放机中。
　　
　　该机已改为床头音响，功放用NE5532+LM1875，喇叭为南鲸5英寸低音+银笛1英寸丝质高音。试音时用宝丽金公司1996年出品、片号603296-10邓丽君金曲，除信噪比稍差外，音质接近中低档CD机。
　　
　　其特点是当你提升高音时，它没有明显的高频噪声，很耐听的。
　　

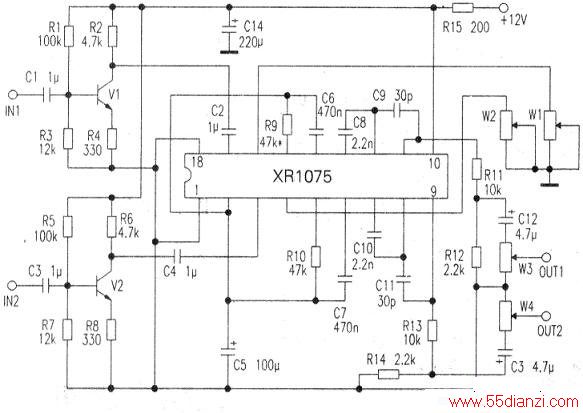

　　本机原理很简单，见下图。
　　
　　在XR1075前增加一级前置放大用以提高信噪比。信号从Cl（1通道）输入，经Vl放大后由C2耦合至IC的17脚，经内部分频并对中低频信号的相位延迟处理后，从11脚输出，再经R11、R12衰减从音最调节电位器W3输出至功放。W1、W2为1、2通道高音提升电位器，低音提升为5、15脚。
　　
　　为了不改变原使用习惯，将⑤、15脚低音提升做成固定式，增加R9、R10可提升低音，由个人爱好选取。高音调节则用原音调电位器，为了减小印板（见右图）面积，图中电阻除R15外均用贴片型。按图装好元件后，串入50mA电流表，接通电源，电流应在9mA左右，调节R1、R5，使V1、V2的c极电压为4V，将印板固定在电位器附近的空余地方，按好连线即可使用。
