用正极性电压的VCD机改装一法

　　电瓶只能输出正极性电压，如果待改的VCD机需要正极性和负极性两种电压，一般很难改成。现将使用正极性电压的VCD机的改装方法介绍于下，供有兴趣者一试。
　　

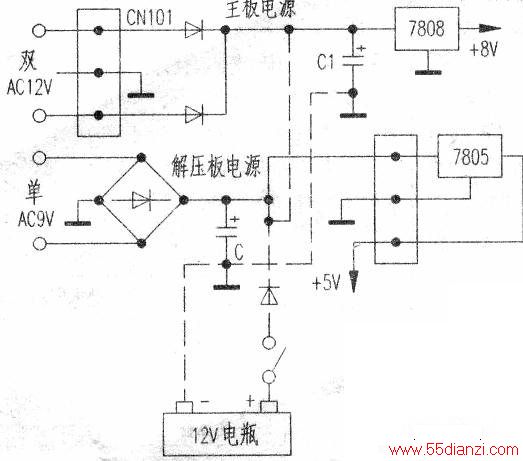

　　一台拼装VCD机，伺服主板型号为PCB803，解压板型号为华邦W9925。主板供电为+8V，解压板供电为+5V，电源电路如图所示。
　　
　　改装时，考虑今后便于复原，不伤及原电路，只在各主滤波电容引脚处焊上导线，并引出机外，在机外适当位置装一只船形开关，最好在船形开关内装一支2A至3A的整流管，以防接错电瓶极性榻坏VCD机，接线方法见图中虚线部分。
　　
　　使用时闭合开关，不用时关断开关即可。这种简单改装方法在使用市电供电时也不相互冲突，安全方便。
