给德生R1012收音机配备调频立体声功能

　　加装调频立体声功能需要添加一块调频立体声解码电路和一个双声遭功率放大电路。
　　

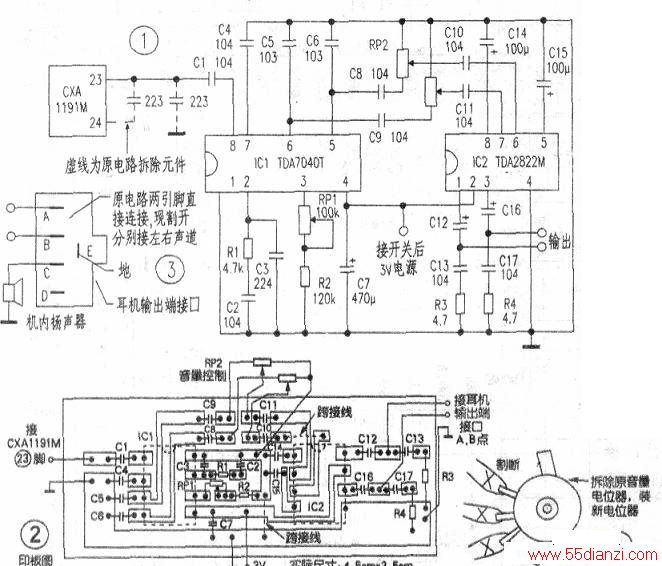

　　由于便携式收音机工作电压一般都比较低(3V左右)。所以应注意所加装的解码电路和功率放大电路在较低的电压环境下能不能正常工作，笔者使用的调频立体声解码电路是一块TDA7404T．双声道功率放大电路采用廉价的TDA2822M，这两块集成电路都能在3V电压下正常工作，性能也不错。加装电路如图1所示。从调频／调幅集成块cx-A1191M的（23）脚检波输出端引出调频立体声复合信号，并拆掉原电路中（23）脚对地连接的去加重瓷片小电容223(0.022μF)。否则导频信号将被此电容滤掉。如果没有了导频信号，自然解码电路也就无法解出左右声道的立体声信号来。
　　
　　解码集成电路TDA7040T的⑤、⑥脚输出的立体声信号经RP2音量控制后，从TDA2822M⑥、⑦脚输入功率放大，最后由①、③脚输出接到耳机输出端，加装电路的印板见图2。
　　
　　加装与调试：按焊接要求，从左到右逐个把元件焊接到印制电路板上，焊接过程中注意不能有错焊和虚焊。而后拆除原电路中CXA1191M的（23）、（24）脚223瓷片电容和（23）脚对地瓷片电容223，按图1、图2、图3、图4处理的电路板焊接好其余焊线即可。RP2为双联10kΩ~50kΩ电位器，在选择元件时，大小应与原电路中的音量电位器相仿。否则要开孔安装电源开关。调试主要调整TDA7040T③脚外接的100KΩ电位器RP1阻值，它是用来微调TDA7040T内部的压控振荡器，接收调频立体声节目，微调RP1阻值，只有调整到正确的位置，才能听到立体声声音，当调至立体声最清晰时即可。上述加装方法也适用于其他无立体声功能的收音机。
