首先我们分析一下普通恒温箱与生化培养箱之间的差别，恒温箱一般只能在高于环境温度下使用，其结构比较简单，一般由一个铁箱子，底部有加热器，有的还有风机使温度均匀，并加一个温度控制器；生化培养箱与其不同之处在于不管环境温度高低，都需要将箱内温度维持在一个特定温度上，那么在环境温度高于设定温度时就需要一个制冷设备使箱内温度下降，维持在这个特定温度上。
这里我们想到了被淘汰的旧电冰箱是可以制冷的，如果再加上一个自制的温度控制器和时间继电器不就可达到将旧冰箱改成生化培养箱的目的了吗。

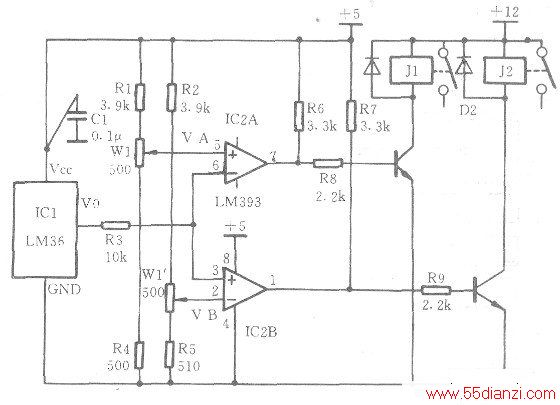

温度控制器的电路如下图，图中采用了新型温度传感器集成电路LM35DZ或TMP36型作为温度敏感元件，该器件使用较简单，只要加上5伏电压，其输出就与温度成正比，详见产品说明。LM35DZ或TMP36的输出端直接接电压比较器LM393（双电压比较器），LM393a与LM393b作为比较器，接成窗口电压比较器，其公共端接温度传感电路的输出端，LM393a的2端与LM393的5端分别接可调标准电压，其中Vb＞Va，继电器Jl控制加热中间继电器，J2控制制冷中间继电器，由图中可以看出，R5＞R4，即Vb>Va，当Vi>Vb>Va时，J2吸合，Jl释放（制冷），当Vi=Vb＞Va时，J2释放，J1也释放，当Va＜Vi＜Vb时，Jl、J2释放，当Vi＜Vb＜Va时，J2释放，Jl吸合（加热）。其中Vb-Va≈0.01V，对应温度为1℃。
在旧冰箱的下部安装电热丝较简单，冰箱内容积不大时，也可以采用150W以上的碘钨灯为加热源，并加一个排风扇，冰箱上部冷凝器附近也加装一个风扇，使箱内温度均匀。
