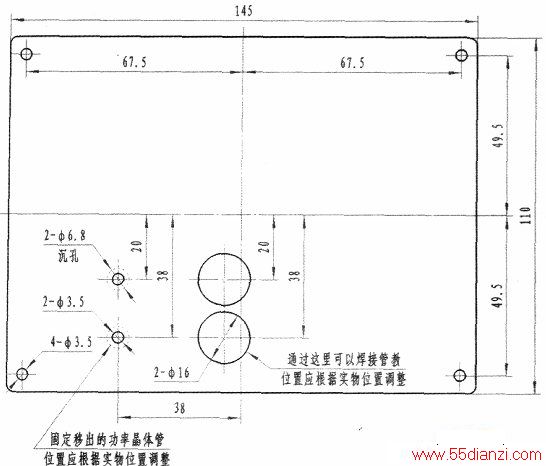

5、按照上图所示的装配图，将晶体管固定到铝板上，然后将带有晶体管的铝板和电源板装配到一起，接着将晶体管的管脚焊接到PCB板背面的对应位置上，如果管脚不够长，需要接上一段合适的导线。
6、用万用表的欧姆档测量电源板上的散热器和地、晶体管之间是否有短路，如果没有，简单通电试验，各组输出电压如果没有异常，就可以将改装好的电源板按图5所示的装配示意图和电源外壳装配到一起。
7、再次用万用表的欧姆档测量电源板上的散热器和电源外壳、地是否有短路，包括高压侧和低压侧，用手适当用力按压电路板，再次测量，正常情况下，不应有短路现象，否则，就要拆开仔细查找原因并解决。
8、通电试验，空载时各组输出电压应无异常，然后在+3.3V、+5V、+12V输出端接上假负载，其他各组可以空载。假负载可以用水泥电阻，也可以是合适长度的电炉丝，负载大小按照各组输出的额定输出电流值的一半计算，如果PC的耗电量比较小，电流值可以稍微小一点。通电连续工作两小时以上，期间要不时监测各组输出电压，在市电正常的条件下，不应有跳变现象，电源也不应该有保护停止工作的现象。
有条件时，最好在35℃左右的环境下进行；不管何种环境，电源外壳要盖好，也不用通风。测试过程中，电源的温度可能会比较高，这没关系，只要测试顺利通过，一般就没有问题，接下来就可以进行PC试验了。
特别提醒，不推荐未经上述测试，直接将改造过的电源到PC上去试。另外，PC电源内部有高压，为了安全，请慎重行事；而且对于还在保修期的电源，还会失去免费保修的服务。
