介绍一款CD-G图象解码板,用它可使现有的CD激光唱机增加图象解码功能,使之成为CDrG激光视唱机。这种CD-G解码板尺寸为80×72mm,能与多数CD机中使用的索尼、三洋、雅马哈、三菱、松下、日立等数字处理集成电路配接。

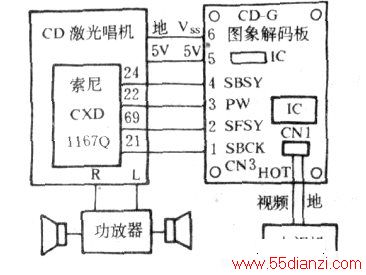

附图是CD-G图象解码板与索尼CXD1167Q数字处理集成电路的配接方法。先找到原CD机中CXD1167Q集成电路的24、22、69、21脚,将图象解码板的CN3插座4、3、2、1引线分别与其相连。CN3插座的5脚接CD机sv电源,6脚接CD机电源总地点。将解码板固定在CD机内后,视频信号由CN1插座的HDT脚输出。信号输出线与地线接视频输出插座后,装在机壳上。
如果要改装的CD机中使用其它型号的数字处理集成电路,引脚的配接方式可参照附表。
改装时,由于CD机数字处理集成电路引脚较密,应防止焊接短路。为防止静电感应,最好“断电焊接”。检查连接无误后,即可试机使用。
