新颖的吊扇遥控系统改进

    吊扇是大礼堂、客厅等场所夏季降温的主要设备。以前，吊扇的调速装置一·直是电感式调速器，其结构简单，但是存在着如下缺陷：小风速时耗电太大；风速转换时易产生火花；干扰其它家用电器。本文向大家介绍一种新型的吊扇遥控系统，它能对吊扇进行9档风速的双向调节，用LED数码管显示风速，并能控制吊扇七的3路彩色吊灯的启闭。

    遥控系统的核心电路是遥控专用集成电路LC2190和I_C2200。它们具有误码识别重复比较功能，LC2190每次发出3串相同的脉冲，LC2200对其第1串脉冲进行识别，对第2串进行比较，第3串脉冲用来启动电路。使用LC2190和LC2200能使遥控系统稳定地工作，并使外围电路相当简单。

    工作原理

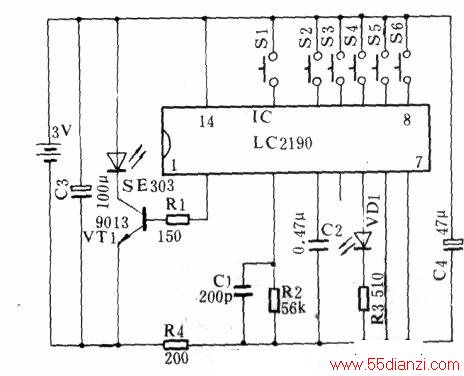

  吊扇遥控系统由红外发射器和接收控制器两部分组成。发射器电路如上图所示。它有6个控制按键，其中Sl、S2为连续发射键，用来控制吊扇的风速调节lS3～S6为单次发射键，用来控制3路彩灯的启闭以及风速的复位和风速显示的消隐。IC的l脚是编码信号输出端，编码信号经VT1放大后通过红外发射管发射出去。2脚外接振荡电阻、电容，调节R2的阻值可使IC内部振荡器工作在38kHzx2的频率上，经IC内二分频后，得到38kHz的载波信号。C2是脉冲间隔定时电容器，其容量决定输出脉冲串之间的时间间隔，这里使用0.47μF无极电容。IC的5脚为工作指示灯输出端。6脚为复位端，它与地之间串1只0．01μF电容可实现开机清除功能，实际应用时接地。8～l3脚外接键盘，按键S1-S6同时按下时，只有低位有效。同时，在IC的输入端还设有防抖晃电路，而且键输入端阻抗很高，所以，按键采用一般的导电橡胶即可，C3、C4、R4的作用是降低电池内阻的影响，提高电路工作的稳定性。

    LC2190的电源电压范围是2.5-3.sv，其静态电流很小，所以遥控发射器不设置电源开关。

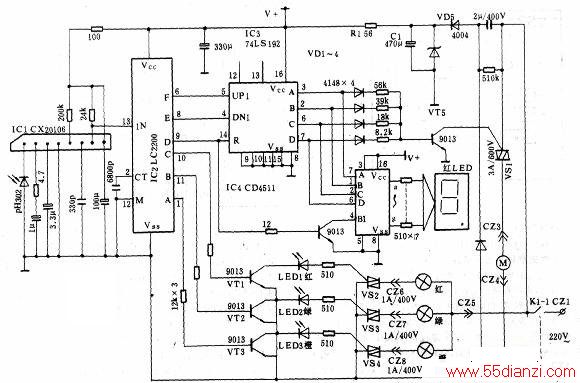

    接收控制部分的电路如上图所示。IC1将遥控发射器的信号接收放大后，送入IC2的输入端，由IC2对编码信号进行识别、比较，并驱动相应的输出控制端。IC2的12脚接地，使各输出端工作于自锁方式。E、F为连续脉冲输出端，对应于发射器中的S2、Sl键，其脉冲输出个数由S2、S1键控制，经IC3的加减计数后，对吊扇风速进行双向调节。IC3收到E、F的计数脉冲后，在其输出端A～D组合输出控制电流，经VT5放大后调节vs1的导通角，从而控制吊扇的风速。IC3的A～D总共可组合9挡不同电流值，因此可实现吊扇的9级风速调节。同时，IC3的A～D的输出经IC4译码后直接驱动LED数码管显示风速挡级,IC2的A～D端为单脉冲输出端，对应于发射器中的S6-S3，其中A～C的输出分别经VTl--VT3放大后控制3路彩灯的启闭。LED1～LED3三色指示灯指示吊灯的工作状态。IC2的D输出端控制IC3的复位及LED数码管的消隐。每次关闭吊扇时，要按发射器的S3键1次，使IC3复位，同时也使数码管消隐。同样，在开启吊扇时，也需再按动S3键1次，使数码管显示“0”。电路的电源部分采用电容式降压电路t经VD5、VD6整流后，再由VD7和ci稳压滤波，然后经Rl降至5.5V左右提供给接收控制部分使用．采甩电容降压，可以长期接于电网而不产生发热现象，但是由于电路直接与电网联接，所以要注意在通电的时候不要用手接触电路。

    元件选用与安装

    发射器中的红外线发射管选用SE303或其它型号，VD1选用φ3mm的红色发光管，红外线接收管采用PH302。

    LED1～LED3分别甩红、绿、橙3色的φ5mm发光管．LED数码管使用0.5英寸的红色数码管．红外线接收窗口材料可用透明的暗红色有机玻璃或塑料片代替。IC1采用红外线接收专用集成电路CX20106，也可用KA2184直接代换。

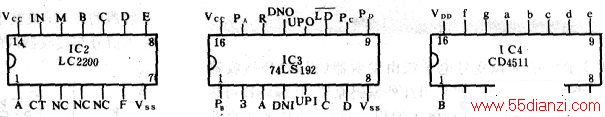

    IC2～IC4的管脚排列如上图所示．IC2的CT脚外接定时电容器，A～F是输出控制脚．M脚为方式选择，接VDD为互锁工作，接vss为自锁方式．IN是编码信号输入端。IC3是可预置四位加减计数器，其PA～D为预置端，I。D为预置数据输入端，应用时均接低电平。VP1、DNI分别是加减计数脉冲输入端。VPO、DNO分别是进退位脉冲输出端，74LS192逢9或O即产生进退位脉冲。R为IC3的复f范端，A～D为数据输出端。IC4是一块七段译码显示驱动器，A～D端为数据输入端。a～g为显示驱动输出脚，外接七段共阴数码管。LT为测试端，接高电平时正常工作，接低电平时效码管显示“8”，用以测试数码管各段是否完好，应用时接高电平。LE为锁存控制端，接高电平时锁存数据，接低电平时传输数据，应用时接低电平。BI为消隐控制端，接高电平时正常工作，接低电平时．a～g段均输出低电平，使数码管消隐，工作时其状态由IC2的D输出端控制。其它元器件的主要参数图中均已标出，该遥控系统的外形结构及接线示意图如图4所示。如安装无误，整机无需调试即可使用。
