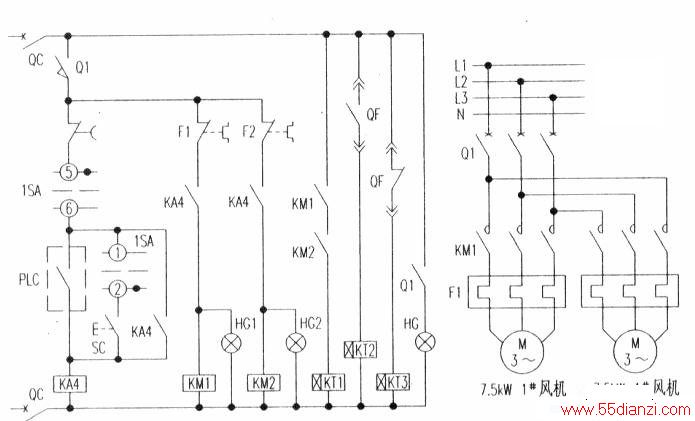

  某厂200OkW除尘电机采用轴流风机强制冷却方式。对于2000kW电机启动.是先启动2台轴流式冷却风机,启动完以后.再启动2000kW高压电机。原2000kW电机冷却轴流风机控制电路如下图所示。

2000kW电机冷却轴流风机控制电路



  工作原理当手,自动转换开关置于手动时.ISA①、②结点闭合,按启动按钮sc继电器KA4线圈得电吸合.接触器KMI和KM2同时吸合。冷却风机开始工作。当自动工作方式时.ISA⑤、⑥结点闭合。DCS系统PLC结点闭合,中间继电器KA4得电吸合。接触器KM1和KM2同时吸合,冷却风机开始工作。2台冷却风机启动后.接触器KM1和KM2辅助结点闭合,时间继电器KT1的常开结点作为2000kW电动机断路器合闸启动结点。只要KTI常开结点闭合.2000kW电机立即启动。当2000kW电动机冷却轴流风机一台或二台不工作时.KMI和KM2接触器常闭结点闭合,高压电动机立即跳闸.防止高压电机散热不良烧坏。当2000kW电动机停机时,高压断路器辅助常开结点断开,时间继电器KT2延时5s打开,串在时间继电器KT3线圈回路的QF常闭结点在停机时闭合.KT3时间继电器在失电后延时15s常闭结点断开.中间继电器KA4失电.接触器KMI和KM2失电释放。冷却风机停机。

  2000kW电动机微机保护装置控制电路如下图所示。该电路具有合闸、眺闸功能。合闸有自动合闸和试验合闸两种方式。跳闸有保护、手动、通风机故障、自动四种方式。2000kW电动机自动合闸的条件为:高压柜手车进人工作位置,即S9=1;水电阻工作正常,即KAO=1。通风机工作延时时间继电器KTI常开结点延时40s后闭合。通风机KMI和KM2接触器各一对常闭结点并联在微机保护装置DWP的A21与+wc母线之间。只要有一台通风机轴流风机停机,那么,保护装置即发出跳闸指令。

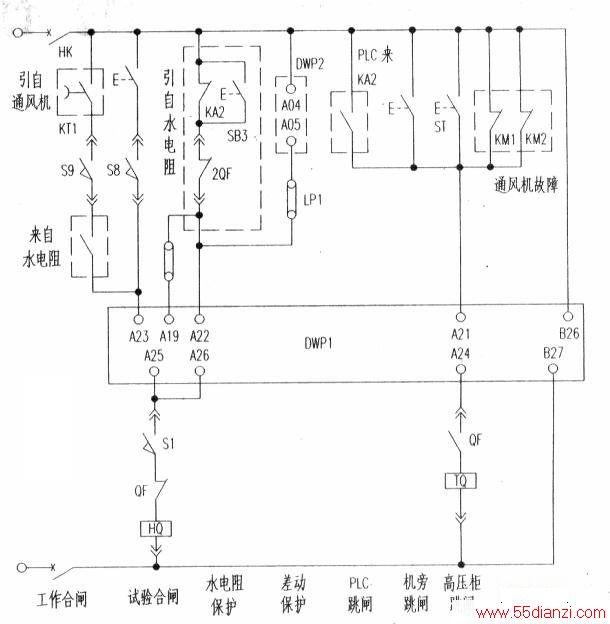

2000kW电动机微机保护装置控制电路

  1.存在问题

  9#原料2000kW电动机出现过几次停机后自启动的现象。IO#炉原料风机出现过运行中自动停机现象。对于停机自启动故障,一定是合闸回路中KT1结点误动作,有闭合现象。为什么这样说呢?因为在自动合闸中回路存在三个结点KAO、S9、KT1。KAO是水电阻工作正常结点,是常闭结点。s9是高压开关柜手车处于工作位置辅助结点,也是常闭结点。只有KT1是常开结点。S9、KAO结点误动作只会断开,而KTI误动作则是闭合。事实上KT1选用的是一种电子式时间继电器,型号为ST3P。不排除S,I3P内微型继电器误动作的可能。自动跳闸的原因有可能是:通风机去DCS系统的信号:热继电器F1和F2、通风机空开01.接触器KMI和KM2结点不正常。

  冷风机工作时,以上5个结点信号都是闭合的.只要有一个信号不正常,即其中一个结点断开.那么.DCS系统即判定结点2000kW电动机冷却通风机工作不正常,微机保护装置发出自动跳闸指令。


  2.改进


  要减少通风机控制电路故障,就要减少控制电路元件.使电路更简单。另外,要选用高可靠性元件。用小型PLC对2000kW电动机冷却轴流风机控制电路进行改造是较好的选择。决定选用三菱FXIS-20MRPLC进行控制系统改进。

  (I)PLC的I/O地址分配如附表所示。

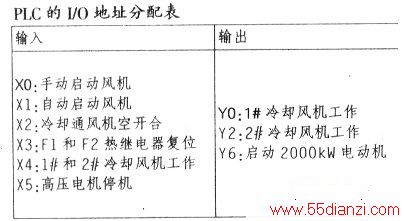

PLC的I/O地址分配



  2台冷却通风机主回路及PLC的I/O接线如下图所示。

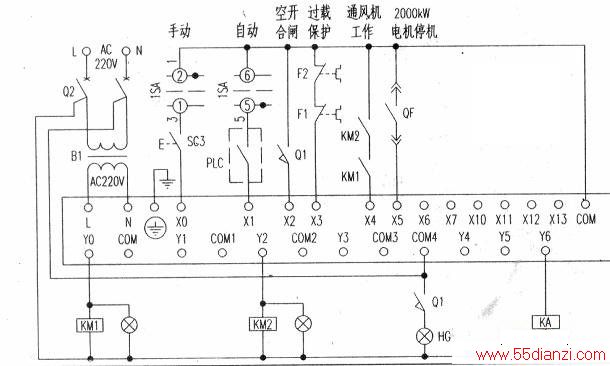

通风机主回路及PLC的I/O接线

      (2)梯形图设计。

  PLC控制梯形图如下图所示。该梯形图由主控触点.延时开2000kW电动机、延时停冷却轴流风机及清零复位单元组成。

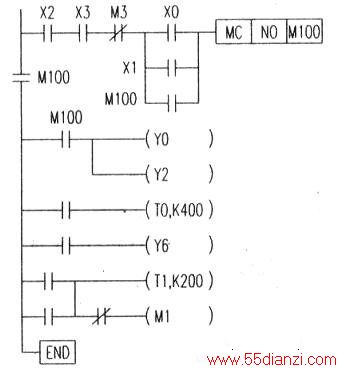

PLC控制梯形图

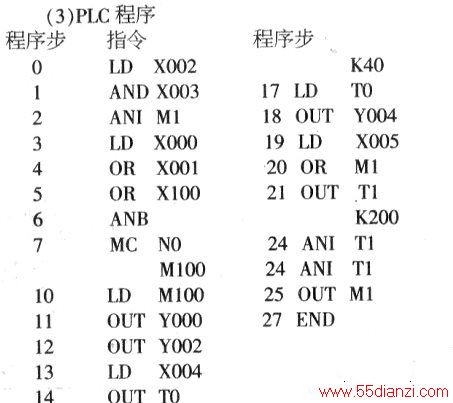

123456

  (4)程序调试

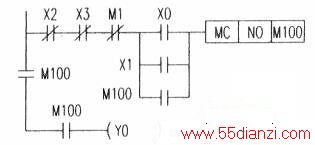

  主控触点(MC/MCR)指令是三菱PLC独有的指令。这一条指令相当于强电控制中的零压继电器。这个继电器得电,控制电路才有电。这个继电器断电,控制电路都断电。使用主控触点(MC/MCR)画梯形图要注意:启动结点,只要是外部结点.无论是常开还是常闭.都要画成常开结点。

  从上图可知X2和X3输入的是常闭结点,按常归画法.应画成下图梯形图。

1236898



梯形图

  但调试时,发现程序行不通。在产品手册上,主控触点梯形图标示为下图所示。x0结点为启动结点,为常开结点。按照x0标示,X002、X003、Ml都要画成常开结点.前3条指令为:

7845

梯形图

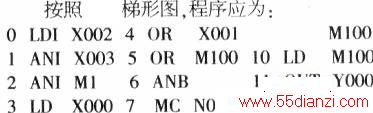

  这样改画也同样在程序上通不过,只有把Ml改成常闭结点,前3步程序改成:

789456



  程序才走得通。由此得出主控触点前启动结点,只要是PLC外部结点,无论是常开还是常闭都要画成常开结点:但是,如果是由PLC内部虚拟元件触点,则常闭结点仍画成常闭结点。验证了几条程序,都证明了以上结论。在梯形图上用MC/MCR指令可以使梯形图更简洁,程序的步数更少。

  3.PLC控制电路原理

  PLC控制电路有两种控制方式:一种是自动控制方式,另一种是手动控制方式。自动控制是DCS系统发出启动风机的指令。PLC输出YO和Y2端子继电器结点闭合。接触器KMI和KM2得电吸合。2台通风机同时工作。手动时,XI端子与COM端子接通。KM1和KM2同时得电吸合。2台通风机同时工作。2台通风机接触器KM1和KM辅助触点输入到X4端子.PLC程序判断通风机已工作.延时40s后Y006端子继电器触点接通.中间继电器KA吸合,2000kW高压风机启动。当2000kW高压电机运行一段时间后停机时,高压断路器常开辅助结点QF断开,PLC的x5端子与COM端子断开,PLC延时20s后,YO和Y2两端子的继电器触点断开、停风机,同时,主控触点Ml00断开,系统复位清零。
