检修电话的小仪器的改进

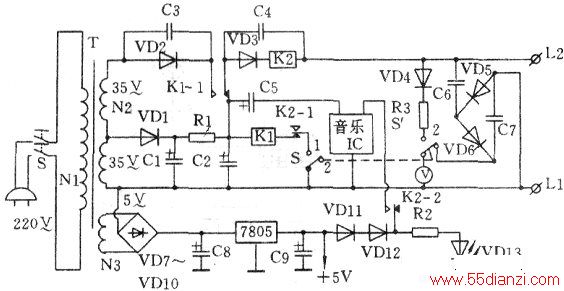

　　1．电源变压器T增加了一个5V的副绕组N3，为音乐IC提供了供电电源，也为扩展用数码管LED显示驱动提供了电源，并可接入由电阻R2和VD13组成的电源通断指示电路。

　　2．原电路中控制振铃用了一只单极单投开关S，笔者把它换成一只双极双投开关S。S打至“l”位，仍为振铃馈送，检测被测话机振铃电路。为了显示振铃电平，在开关S的另一极接入了由VD4、R3和表头V组成的支路。表头是一块内阻3kΩ、量程为80V的直流电压表，R3是它的附加电阻。二极管VD4用来对振铃检测交流电压进行整流，以驱动表头显示振铃电平。

　　3．增加了由VD5、VD6及C6、C7组成的倍压检波电路。当S打至“2”位时，拿起被测话机的手柄，对着受话器吹风，表头将会有相应的指示。若用双音频拨号，表头同样会微摆，显示双音频拨号电平。用脉冲拨号，K2发出符合脉冲个数的断续吸合声，即可用声音检测话机的脉冲拨号电路。

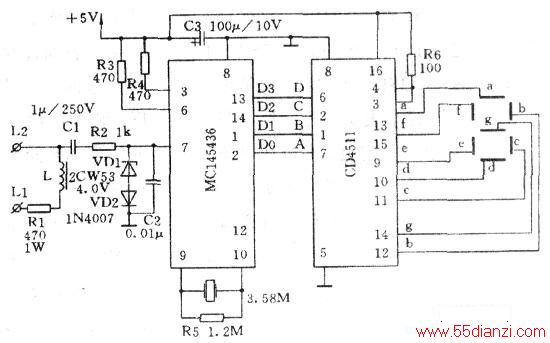

　　4．使用者若嫌双音频拨号时表头微摆不够直观，可以按图2增加一套附加电路。电路中采用了双音频译码集成电路MC145436与数码管显示驱动集成电路CD4511。数码管选用七段LED数码管。这样，用双音频拨号时，七段数码管即显示所拨的数字，非常直观。

　　上图中元器件参数为：VD1～VD12；1N4007，C1、C2；33μF以上/100V，C3、C4：2μF/400V，C5：10μF/10V，C6、C7：0.01μF/100V，C8：1000μF/10V，C9：47μF/6.3V，Rl；1kΩ/2W，R2：120Ω/0.25W，R3；由加装表头内阻决定，笔者采用390kΩ/0.125W。下图中，R1、L构成线路负载总阻抗约600Ω，数码管采用七段共阴数码管，共阴端与地串接一只510Ω限流电阻。
