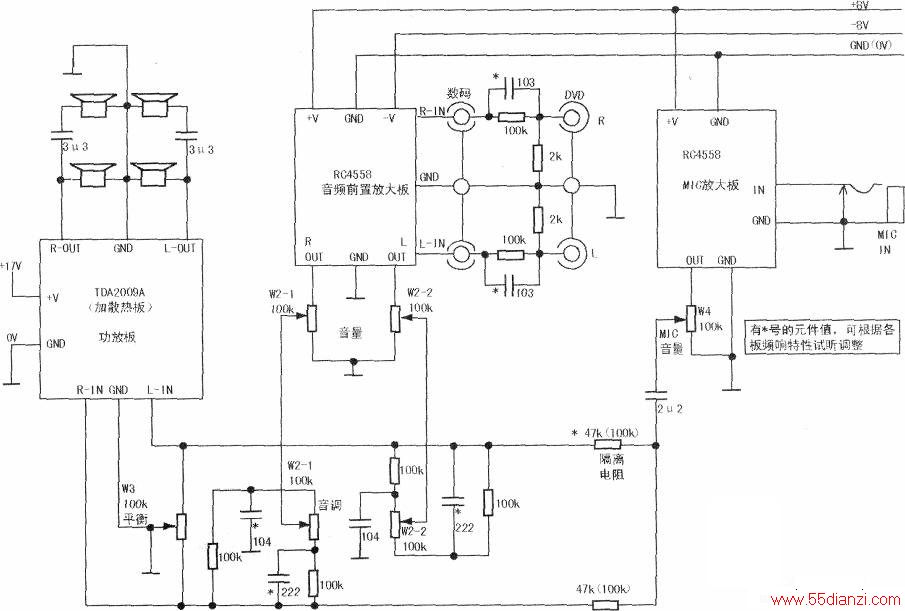

电子爱好者手里都积有很多废弃的电路板。曾利用废弃电路板组装过多套10W以下的小音响。如下图组成的电路，很适合驳接卫星电视接收机、DVD、EVD等输出的音频信号源。在主电源+17V，负载为4Ω的条件，功率输出达5W以上，作小型家庭影院和欣赏碟片音乐，效果较好。
方框中的电路板、元器件，都是从废弃的彩电、淘汰的VCD、报废的功放机、不要的电话机中拆裁下来的。
具体做法是：找出所需电路板的输入、输出、电源、地，画好保留范围（略大点）。再用钢锯片细心锯下来，磨边整形，钻好固定孔。设法将电源的整流、滤波电路安装在功放板的空白处。
虽然很多电路板上的功放部分均可利用，但应首选输出功率大、音质优美的双声道功放。并将输出电容换为1000μF，影响频响特性和总增益的元件，也要试着调整，设法加大功放lC的散热板。
废功放机、VCD中，一般都有独立的RC4558放大板，锯裁下来利用。MIC放大板连同MIC插口一起裁下来利用。各种电位器板上也有。电话机电路板上的小电容、电阻规格最全。

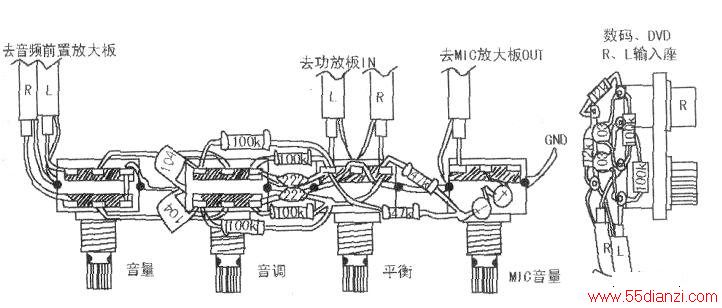

音调调节、信号输入衰减分配电路是我自己设计的。全部阻容件均焊装在各电位器、信号插座上（下图）。
小信号侍输，如果距离长，要用屏蔽线。其他各部分连线，该粗点的粗点，可细的细点，能短点的短点。

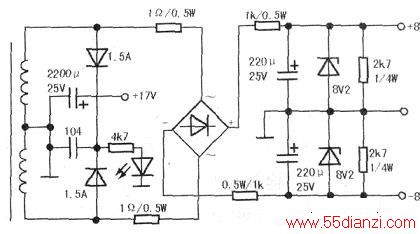

+17V、+8V电压，用一只次级有中心抽头的黑白电视机电源变压器加上整流滤波电路获得（下图）。其功率大于40VA。
变压器和交流连线，要远离信号输入部分。各个接地点要实试决定，以交流干扰声最小为准。
小音响制作虽然要动脑花精力，但成功的乐趣是享用不尽的。
