新飞牌NSB-200壁挂式暖风机改为自动关机

　　新飞牌NSB-200壁挂式暖风机(机械型)采用了先进的PTC陶瓷发热体，升温快，热效率高。使用时，要求在停止时先将半热开关停止一分钟后再将总电源关掉，不能直接关机（直接关机会导致使用中的热量未能全部散发出去，造成塑料外壳烘烤变形，该情况在使用中时有发生）。
　　

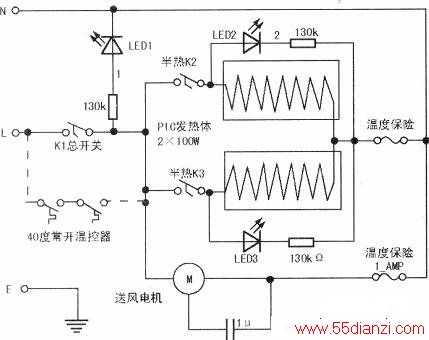

　　为了改善这种情况，根据温度控制的原理对机器进行了改进，方法如下：在总电源开关Kl处并上40。C10A/250V常开型突跳式温度控制器即可（突跳式温控器的型号统称KSD，常见的如KSD301，该温控器是双金属片温控器的新型产品，主要作为各种电热产品过热保护时用，通常与热熔断器串接使用。常开型的特点为：温度上升，触点接通；温度下降，触点断开）。该机电气原理图见下图，增加的温控器见图中虚线部分。
　　
　　控制原理：正常室温情况下，KSD处于常开状态，当电源K1闭合时，风扇开始转动排风，按下K2与K3，PTC产生的热量由排风口排出，随着温度的升高，安装在排风口处的KSD，由常开变为闭合状态（它的闭合对开关K1反而起到了分流的作用，原先Kl承担了2000kW的功率，．现在只有部分电流流过，延长了K1开关的寿命）。
　　
　　当室温上升后，根据需要可关掉K2、K3。都关掉后，可同时关掉K1，由于KSD是并联在K1上的，因此风机仍然在工作，它将余热不断地从机器内排出，随着温度的不断下降，当降低至400C以下时，KSD恢复常开状态，整机断电。
　　
　　实践情况：通电使用后，依次将K2、K3断开，再断开Kl，约半分钟至一分钟，整机断电。用手背在机器上方试温，只有微温，说明温控器控制良好。
　　
　　注：1．依次断开K3、K2、K1后，如果风机同时断电，说明KSD未闭合，应立即将K1打开，一分钟后再关掉。此种情况有几种可能：(1)KSD损坏；(2)KSD离散性较大，不能按预定值动作；(3)开机时间较短；(4)KSD安装位置不合适。此时应该重新选择温控器或调整位置。
　　
　　2．温控器采用两只KSD301串联后再并联到K1上，这是为了增加可靠性动作，可以选择40℃～50℃之间的，不宜过高，过高时产生的余温高，对机壳不利。
　　
　　KSD选择过低时，KSD经常处于高温状态可能容易损坏。另外也不能使用可调式温控器。
