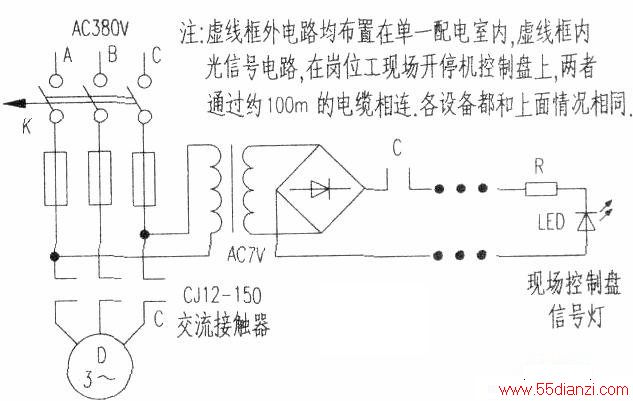

由于笔者工作单位是老工矿企业，设备陈旧落后，操纵点众多，而各设备开停机光电信号，关乎作业人员及设备的安全和工艺流程的要求，必须达到准确无误。但由于原电路（见下图）以CJ12-400A交流接触器节点架触点作为控制节点，由于生产繁忙，设备启停频率较高，接触器吸合、释放引起较大震动，时常造成节点架触点接触不良，产生信号灯时亮时不亮的故障，给安全生产带来严重隐患。
特对此电路进行了非常简单直观的改进。只在CJ12-400交流接触器的旁边（相距约400mm处，可根据实际位置而定），安装了一只CJT1-10A(380V，11VA)小型交流接触器，将其线圈直接与CJ12-400交流接触器的线圈并接在一起，而以小接触器的主触点直接取代CJ12-400交流接触器的节点架触点。改进以后，由于小接触器体积小，震动小，与大接触器同开同停，有效地避免了原来由于大的震动所带来的信号不稳定。改进实际使用5年来，效果良好。这种改进，对有些大中型CJ12老接触器的延寿利用也有一定意义，它克服了因节点架坏难配而只好换掉整个接触器的弊病，真正发挥了物尽其用的作用。
