用PLC改造Z3050摇臂钻床电路

　　采用电路移植法对Z3050摇臂钻床电路进行改造，鉴于PLC的优势是控制，因此我们保留Z3050摇臂钻床的主电路不变，而只针对其控制电路采用“电路移植法”进行梯形图程序编制，以其保证设备原有的功能。

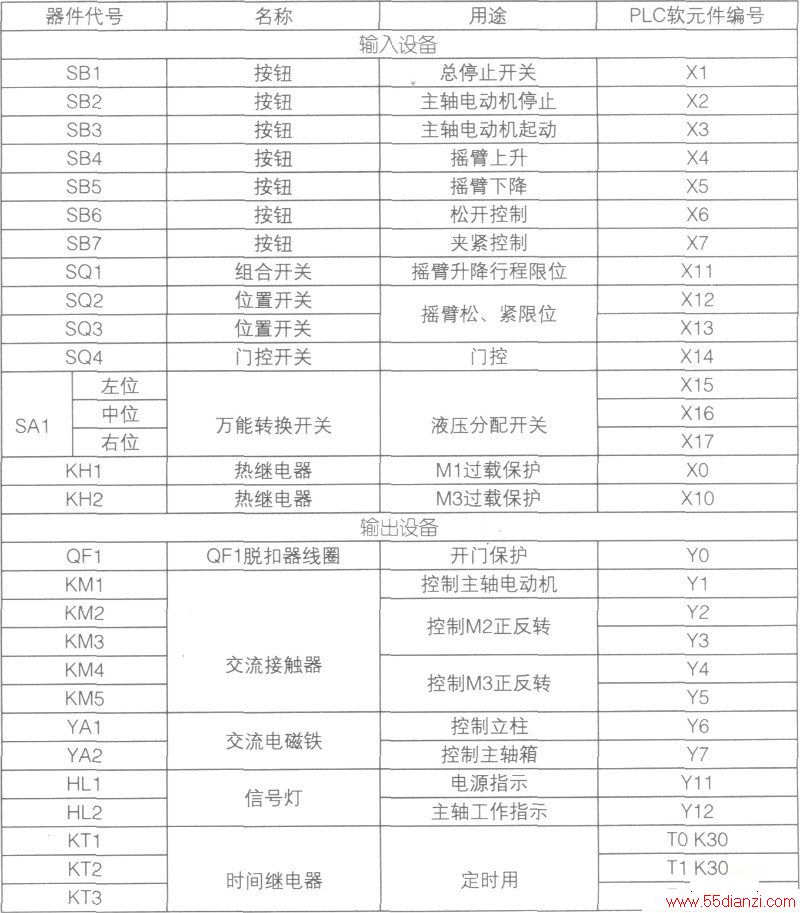

　　罗列出其输入输出设备并将其与PLC的I/O地址进行匹配的下表所示的I/O地址分配表。

　　分析以上I/O分配表，我们可以选择32点的三菱FX2N系列PLC-FX2N32MR作为控制器。

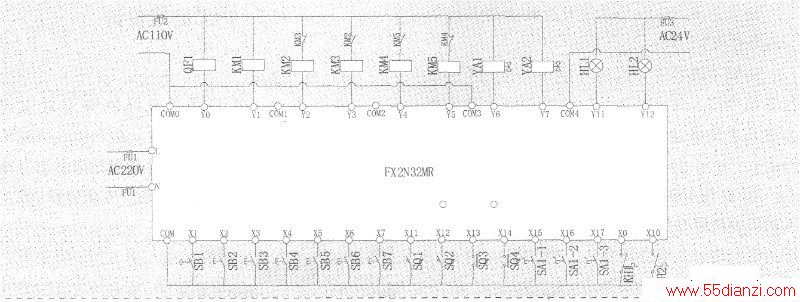

　　控制要求及I/O分配表画出PLC的电气接线图如下图所示。

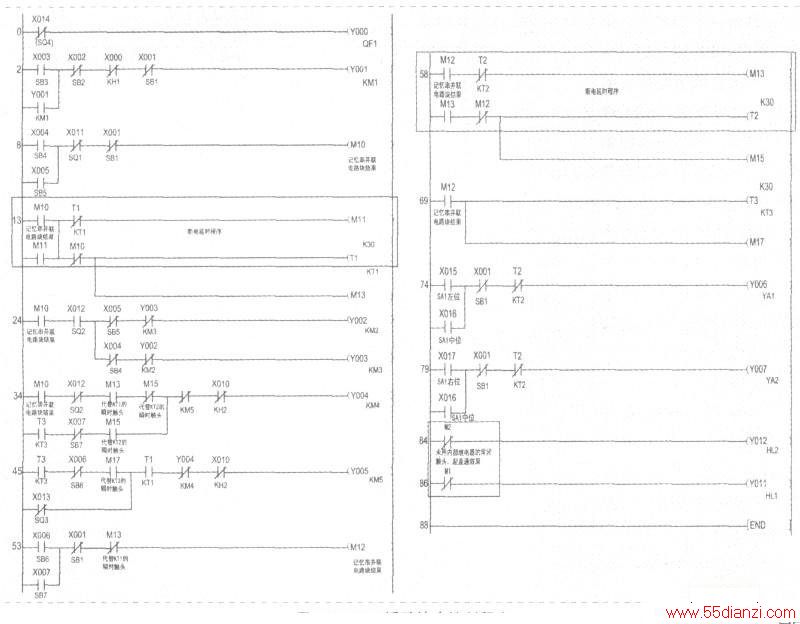

　　采用“电路移植法”绘制梯形图程序如下图所示，图中在各软元件旁边均标注有原继电接触式控制电路中与之相对应的物理器件，以其帮助读者理解程序。
