巧改MF47型万用表

巧改MF47型万用表

点击数:7685 次   录入时间:03-04 11:49:30   整理:http://www.55dianzi.com   小改-小革

  一、使用MF47型万用表的问题

  1.在测量发光二极管时,只能测量正、反向电阻值,而不能使其发光,不够直观。

  由于MF47型万用表的前四个电阻挡(R×l、R×l0、R×l00、R×1k)电源电压只有1.5V,而发光二极管门坎电压在1.6V以上;第五个电阻挡(R×l0k)输出电流最大只有几十μA,而发光二极管工作电流一般要数mA,所以使用各电阻挡测量时都不能使发光二极管明显发光,测量时不够直观。特别时用于判别多联数码管的引脚排列时。

  2.测量常见三极管HFE时,因电表的测试座与常见三极管封装尺寸不匹配,测试时很为不便,具体讲有:①间距问题一现有MF47型万用表的HFE测试座插孔间距约为5mm,而常见的90系列(采用T0-92B封装)等小功率三极管管脚间距只有1.27mm,测试时需将三极管的管脚弯折。②顺序问题一晶体管如C1815、C1015,管脚排列顺序为ECB与万用表的测试座为EBC,测试时需将有两个管脚交叉。③直径问题一中功率管、大功率管的管脚太粗不能直接插入现有测试座。以上问题尤其是不便于批量测试。

  二、改进方法

  针对以上情况,对现有MF47型万用表进行了如下改进。也适用于其它类似的指针式万用表。

  1.改进电阻挡电源。原理电路如下图示,增加一节电池和一个转换开关,使其电源能在1.5V和3V两种电压间选择,前者用于原表电阻挡的测量,不影响原来万用表的设计和使用,后者用于测量发光二极管和数码管。在改进过程中,由于受到表壳内空间的限制,将原来的一节二号电池改成了两节五号电池(另加电池盒固定),表壳后框加装开关选择电压。

  2.制作三极管HFE测试座。找来常见各种封装的三极管及相关资料,用刻度尺量出它们的引脚间距,发现常用间距有四种,分别是1.27mm、2.0mm、2.54mm、5.08mm,由于没有现在的管座,就用排母代替,5.08mm的排母没买到,就自己做了一个。再用Prote199se画图、由厂家加工制作了一块小电路板,在电路板上安装了新的三极管座后插在原来万用表HFE测试座上,便能够测量市场上常见各种三极管的放大倍数。

  制作后发现大功率三极管的HFE很小(一般不超过20),而万用表HFE挡主要用于测量小功率三极管的放大倍数,其放大倍数标度尺的较大,约从50到300倍,为了测量大功率三极管HFE,又设计了一个小量程HFE挡。

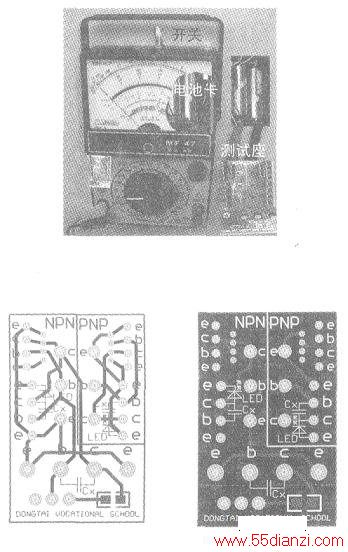

  3.进一步改进。以上两种改进做完后,进一步研究发现,经过改进的万用表还可测量小到pF级的瓷片电容的好坏。于是又在电路板上做了一些用于测量电容器好坏和发光二极管的标记。改装后实物如上图。印制电路板图如下图。
