无线暖手鼠标DIY

　　改造思路
　　
　　使用的无线鼠标是卡佐X6，它用一节五号电池供电，因为功耗极低，官方称三年内不需更换电池，所以我们可以用单独的电源为鼠标发热丝供电，这样即使鼠标因没电而停止发热也不会影响鼠标的正常使用。
　　
　　首先是拆解无线鼠标，切割鼠标内部塑料壳，为安置大容量锂聚合物电池提供开阔的空间，然后在鼠标外层塑料壳内面排布发热丝，并涂抹导热硅脂。最后安装锂聚合物电池、焊接充电接口和电源开关。
　　
　　材料准备
　　
　　制作材料：
　　
　　0.1mm漆包线2m（0.5元）
　　0.8mm漆包线约10cm
　　导热硅脂（2.8元）
　　高温热溶胶（1.5元）
　　四脚扁平有头按钮(0.5元)
　　小型拨段开关（0.1元）
　　3.5mm电源插座（0.3元）
　　长4cm宽5cm厚度约7毫米2000毫安时锂聚合物电池（14元）
　　卡佐X6无线鼠标（35元）
　　
　　辅助工具：电烙铁、热熔胶枪、螺丝刀、斜口钳、耐高温胶带、拥有自动停充功能的充电器。

      改造步骤
　　
　　步骤一：拆解无线鼠标
　　
　　先用十字螺丝刀拧下X6背面的螺丝，然后两手分别握住鼠标外壳的上下两半部分，将上半部分塑料壳稍用力向后拉，鼠标壳前部的卡扣便脱钩，拆开X6(图1)。
　　
　　无线暖手鼠标所用的发热丝电源是内置的锂聚合物电池，所以接下来要拓宽X6的内部空间，以便放得下一块容量2000mAh锂聚合物电池。通过观察发现阻碍锂电池放置的主要是鼠标的DPI调节按钮，所以先拆除它。把电烙铁温度调到200℃，用尖头电烙铁头将键帽齐根部切断，只留下键帽部分（图2），同时还需要切除装5号电池塑料盒的上半部分（图3，使用烙铁切割塑料制品时温度过高会有大量刺鼻的烟味，所以电烙铁的温度应调低一些，而且切割时烙铁中间发热部分不要误碰到塑料外壳的其他地方，以防外壳变形影响美观）。经过一番改造我的鼠标内部已经能容纳一块长4cm宽5cm厚度约7mm的2000毫安时锂聚合物电池了。
　　
　　大家可能会问切除了DPI调节按钮塑料导杆不就没有DPI调节功能了吗？没关系，我用一枚四脚扁平有头按钮通过漆包线并联在鼠标主板的DPI按钮上来代替它的功能（焊接漆包线的时候一定要把电烙铁的温度调高一些，这样可以用烙铁头的高温把漆包线外层的绝缘漆烫掉，防止焊接过程中出现虚焊）。
　　
　　接着把焊接好的四脚扁平有头按钮背面朝上扣在X6外壳键帽上，再用高温热熔胶固定它，待热熔胶冷却，从鼠标正面轻轻按压X6的DPI调节键帽，如果能听到咔嗒咔嗒的按动声说明按键安装好了，否则要重新调整一下按键与键帽的位置（图4）。
　　
　　步骤二：安装发热丝，涂抹硅脂
　　
　　使用直径为0.1mm的漆包线作为鼠标的发热丝，为了获得2.5W左右的功耗，我量取一段长约1.5米的漆包线，其电阻约4欧姆（0.1mm直径漆包线通常用作主板跳线，在修手机的地方能买到，一元一卷）。这款卡佐X6无线鼠标上表面为双层设计，因此如果将发热丝安装在鼠标两层外壳之间那么热量更容易且充分传到手上，使用起来更加舒适，于是我掰开卡扣拆下鼠标最外层塑料壳，准备在其内侧均匀铺设漆包线。
　　
　　首先把漆包线的一端用耐高温胶带粘在鼠标最外层塑料壳的内表面，其余的漆包线顺着塑料壳的形状进行平铺。细的漆包线是比较有弹性的，有时候我们刚把漆包线按在那里，手指一松又弹回来了，这时可以借助热熔胶来固定它。我们可以左手捏着漆包线把它放在想要放置的位置，右手拿着沾有少量热熔胶的电烙铁轻轻点一下漆包线，便能把它固定在那儿了。当然，你也可以使用耐高温的胶带来固定它，最后别忘了留出漆包线的两端约3厘米作为接线柱（图5）。
　　
　　铺好漆包线后，接下来需要将导热硅脂涂抹在它上面，这样在散热过程中，呈半流质状态的导热硅脂填充了鼠标塑料壳内侧与漆包线之间的缝隙，使得两者之间接合得更为紧密，进而加强热量传导，达到最佳导热效果。涂抹导热硅脂的工具可以用绘画用的水粉笔。我们先把硅脂滴在水粉笔的一侧，然后顺着漆包线排列的方向倾斜笔杆均匀涂抹导热硅脂，直到所有的漆包线都被导热硅脂覆盖。要注意的是，在涂抹鼠标左右键上方的塑料壳部分的时候必须控制硅脂的厚度，涂抹过厚会增加塑料壳的运动阻尼，从而影响鼠标左右键的点击手感（图6）。
　　
　　步骤三：安装锂聚合物电池、充电接口和发热开关
　　
　　涂好导热硅脂后，接下来要把蓝色塑料壳重新安装在鼠标上。先在中间的黑色鼠标壳上照着发热丝接线柱的位置用电烙铁戳一个洞，把接线柱小心地穿过去（如果漆包线太细容易弯折则可以焊接两条粗漆包线来代替原接线柱，图7)。
　　

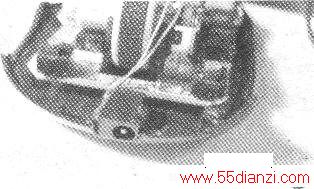

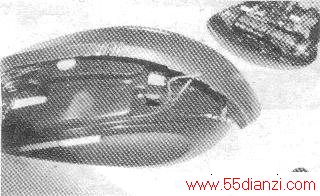

　　穿过的接线柱与锂聚合物电池还有按动自锁开关串联起来，然后在电池的两极并联上一个3.5mm的电源插座母口，并把自锁开关头朝下用热熔胶粘在无线鼠标底部原本放接收器的孔上。接着在鼠标前端用锉刀锉开一条比3.5mm电源插座宽度稍大的口子，把电源插座母口四周用热熔胶固定住（图8），插座上多出的塑料拐角可以用细砂纸打磨以显得更加美观。锂聚合物电池用热熔胶粘在鼠标的上半部分塑料壳上，电池放置位置相对于鼠标来说应该偏后一些，这样可以防止电池阻碍滚轮的使用（图9）。
　　
　　一切安装好后就只剩下组装工作了。首先把鼠标前面部分的卡扣卡上，然后在鼠标尾部的塑料壳内部打一些热熔胶粘牢外壳（卡佐X6的螺丝是通过电池盒固定的，因为之前阻挡锂聚合物电池被切掉，所以螺丝拧不上，只能通过热熔胶来固定）。为鼠标充电我用的是带有自动停充功能的充电器，通过USB转接3.5mm插头的电源线为鼠标充电，1A的电流两个多小时就能充满它。当然你也可以用TP4056做一个插在电脑USB接口上的迷你充电器为它充电，这样不仅便携而且在鼠标没电的时候还能边充电边使用（TP4056使用USB 2.0接口时充电电流比较小，所以相应的充电时间也会延长）。
　　

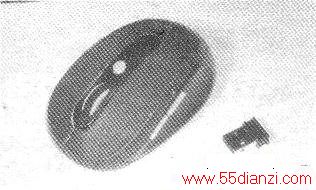

　　组装完成后就可以享受暖手的鼠标了（图10），经过试用，这个充满电的无线暖手鼠标可以连续发热两三个小时，温度大约在40℃，暖手效果非常不错！
