由于有线电视的发展，彩电预选30套节目已经不够用了。
下面参考有关资料，对一台熊猫3615A型彩电（CPU为M50436-560SP，只能预选30套节目）作了一次改进，增加一块存储器(M58655)，使其成为预选60套节目的彩电。

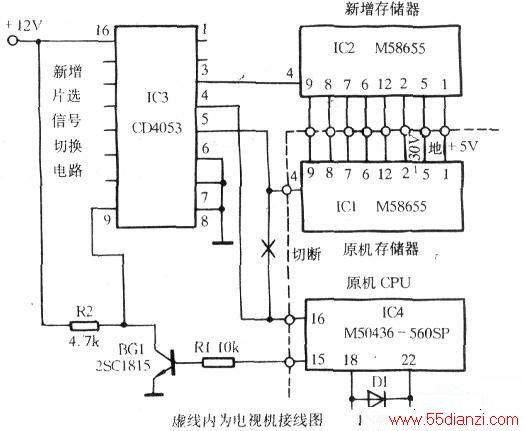

电路原理如下图。图中ICl(M58655)为原机存储器，IC2(M58655)为新增加的存储器，IC3(CD4053)为模拟电子开关，IC4(M50436-560SP)为原机CPU。
电路基本原理：通过原机CPU(15)脚AV/TV转换功能（本机未用）和IC3的一组电子开关③④⑤脚来控制CPU(16)脚片选输出端与哪片存储器的④脚片选输入端接通，从而实现存台数的增加。

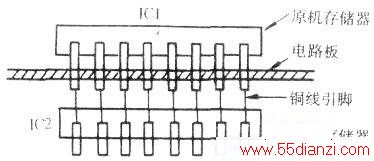

元件的选择、安装、调试：存储器选用M58655，如果存储器②脚-30V电源带载能力差可选用CM58655。首先启用CPU的AV/TV功能，即在CPU(18)脚与(22)脚之间如图跨接D1(1N4148)。原机CPU板已设计出D1、BG1等元件的位置，按板安装即可。新增加的存储器采取正面铜线引脚（④脚除外）按下图直接焊接的方法。
CPU(15)脚高电平，IC3⑨脚为低电平、④与⑤脚相通，此时使用的是原机存储器IC1。AV时CPU(15)脚低电平，IC3⑨脚高电平，③与④相通，此时使用的是新增加存储器IC2，而且屏显出现AV标志，极大地方便了选台和存台。搜索电台时原机存储器可用自动搜索，而新增加的存储器必须手动存台，将没有搜到的电台存储。
