索尼C233钟控数字调谐收音机FM频段接收灵敏度高。其自带的60cm拖线便可清晰稳定地收到9个电台，绝无一般收音机那种讨厌的频率飘移现象
然而，好景不长，使用一个多月后，该机突然发出一阵焦糊味，死机了。经查乃电源变压器烧毁。这可能是该机电源部分功率余量不够，又不能交流关机，长时间插在电源上使用而造成的。
该机无记忆功能，掉电后，所存电台信息很快就丢失了，时钟也不走了，每次使用都要重调，很不方便。此外，该机放音存在“匣子声”，特别是播放男声时“鼻音”浓重。经过分析解剖，对该机进行了以下三方面的改进。取得了较理想的效果。
一、改进电源电路

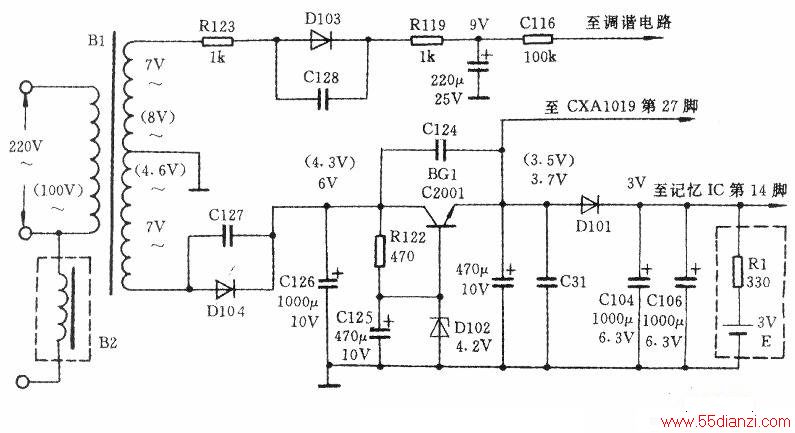

经剖析，该机电源部分的电路如附图所示。整机是索尼公司在马来西亚制造的。原设计使用的是100V交流电，进入国内后经销商对其进行改制，在原电源变压器初级上串接了一个扼流圈(见附图虚线框内的B2)。其外形也象个小变压器，塞在机壳内旁边的夹缝里。由于其个头比原变压器小，还承担了120V的压降，因此其功率损耗很大，发热严重，长时间工作后势必烧毁。
继而造成原变压器也烧毁，这便是前面那台机烧毁的原因所在，如不加以改造，将是个大隐患。另外该机电源变压器次级电压有两组，一组8V的供调谐电路使用，其整流输出端电压为10V，负载很轻，几乎无负载电流。另一组4.6V的供显示屏和收音、放音等电路使用，负载很重，实测在音量最大时，负载电源达90mA。此时整流输出端的直流电压仅4.3V左右，稳压电路输出端电压降至3.5V以下（附图中标注的带括号的电压值为原机的实测电压，不带括号的电压值是改造后的实测电压）。稳压电路调整管的ce极压差仅0.8V，
几乎处于饱合导通状态，使其稳压及滤波性能大打折扣。故该机开关音量时有上不去的感觉。声音一大就失真，且有一事实上的交流声，可见这一组电源电压偏低。容量偏小，故该机电源应彻底改造，原有的变压器以及串接的扼流圈都弃之不用。笔者手头上一只天线放大器用的约3W的电源变压器，其初级电压为220V，次级为双7V，个头比原变压器大，原设计也是供放大器长时间使用的，用来代换原电源变压器，容量应该没有问题。其中一组供调谐电路使用，比原电路电压低1V，可能会偏低一点。另一组比原设计高2.4V，正合适。这样可避免原设计电压偏低的毛病，使稳压调整管BG1的压差达到2V以上，稳压滤波性能便可得到改善。遂用该变压器代换一试，结果一举成功。主电源绕组电压的提高，达到了预期的效果。不失真音量比以前大了，声音一大就脚软的感觉小了，交流声也无影无踪了。此外，调台时两个波段均能调到频率最高端。
可见调谐电压绕组的电压比原设计低1V也是可行的。原先的担心是多余的了。但代换的变压器个头更大些。要将原来安装变压器的框架旁边的肋骨条铲除才能装得下。实际上该机变压器用双7V～双9V的，体积和容量适当的变压器低换均可获得良好效果。此外，为使用方便，不浪费电能，提高可靠性，在电源线上离机身约30cm处装上一只床头开关，不用时可随手关掉电源，免去插、拔电源插头的麻烦。
二、加装调台记忆电池
该机数字调台信息记忆和时钟控制电路芯片安装在电路板下方，芯片上没有标注型号。经电路分析试验，其14脚为记忆电路供电端，关掉电源后，该端子只要保持1.5V～3V左右的电压，就能保证调台信息不丢失，时钟电路也能正常工作，但不显示，因为这时显示屏背光灯不亮，故只要在该脚加装一枚可充电池，调台与时钟信息便可得到保持。
由于记忆芯片14脚与隔离二极管D101负极相连，而D101又装在电路板上方显示屏的右边，所以加装时接入点比较容易找到，在该点与地端引出两条线，串接一只330Ω的限流电阻和一只3V充电电池便可（如图虚线框内所示），这里，笔者选用的是一枚体积小巧便于安装的市售3V的R23锂电池（每只4元），由于电池不宜焊接，安装时先在两极引线上各焊上一小段折弯的弹性铜片，再用丝线把两片铜片捆扎在电池两端，然后将电池用塑料纸包好，置于机构适当位置即可，当收音机工作时，电路给电池充电，充电电流约0.5mA。收音机不工作时，电池放电电流仅约12μA，故估计该电池用上两三年也没问题。笔者的收音机经这样改装后，使用至今已九个月，仍然很正常。读者加装时使用两节7号或5号镍氢电池也可，只是安装麻烦一些。但要注意不能只用一节电池，这样虽也可工作，但充电电流达10mA以上且容易过充电，此外，镍铬电池也最好不使用，因其具有记忆效应。
三、在机内加吸音材料
在收音机内加吸音材料，也许听起来很可笑，但实际上这样做对改善音质很有效。由于体积所限，收音机，哪怕是高级机存在“匣子声”也在所难免，这是声音使机盒内空气产生共振，形成驻波所致，因其体积小，这种驻波频率处于中低频段，故而听起来有“匣子声”。一般的小收音机机内很紧凑，用吸音材料来改善音质成为可能。笔者在机内电路板下方铺满一块1cm厚的松软棉花，在喇叭磁钢上套一块1cm厚的棉花，机内边角处和按钮连杆的空档处也塞一些小块的泡沫塑料（请注意变压器周围的空隙不能塞，以免影响散热），然后小心地装上面板，开机一试，此举果然对音质有明显的改善，匣子声基本消除了，男声沉闷的鼻音没有了，中低频段的声音清爽多了。
以上几方面的改造难度不大，却使该机的综合性能上了一个新台阶，获得了令人满意的使用效果。
