对温度水位指示警报器的一点小小改进

　　1.警示音的产生
　　

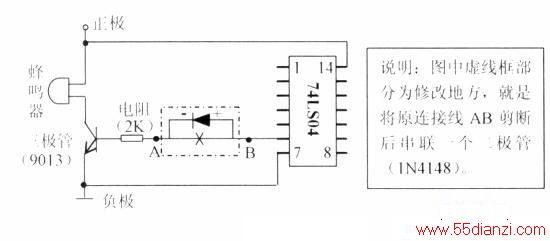

　　拆开原水位指示警报器，改装成如上图所示的电路。
　　
　　2.每间隔20s输出一个约1Hz正脉冲电路
　　

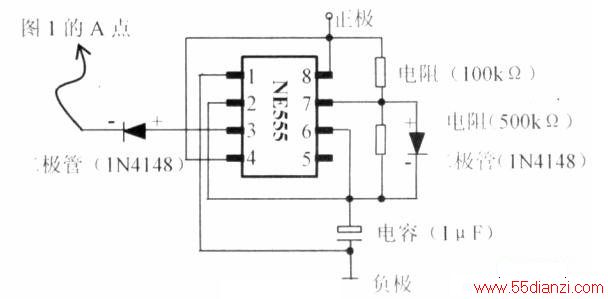

　　该电路可用一只定时器集成电路NE555即可。本功能电路如下图所示，团中右边的二极管主要是起到把此电路中的充放电路分离开来，组成一个占空比可调的振荡电路。振荡频率的计算方式是：f=1.44/(10的5次方+2×5×10的5次方)×10的负6次方≈1.3Hz。

　　3.焊接与调试

　　下图所有元件的体积应尽可能小一点，然后焊接在一块小线路板上，塞到原机盒闲置空间中，将正负极与原电路的正负极分别接通。图1中的AB线段可在原印刷线路板的背面用刀割断，然后将二极管直接焊接在背面的断点两端(注意：二极管的正负极不要接锗)，将图2中的输出用导线焊接到图1的A点上。本电路只要元件质量优良（尤其是10μF电容不能有漏电)，焊接无误，不需调试即可成功。
