市场上有一种电话铃声增强器，只需并入电话线即可增大铃声数倍，可在较吵闹的场合使用，但其故障率较高。

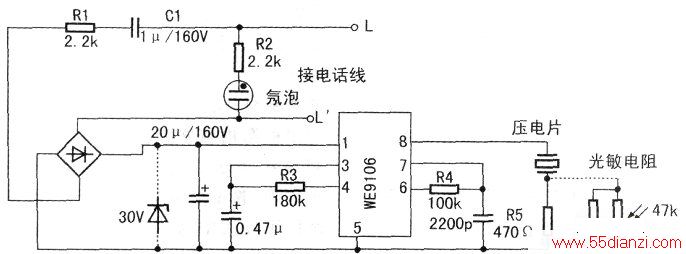

这里对深圳科讯器材厂生产的增响器进行了分析，绘出其电器原理如图所示。这里提出几点改进措施，供参考。
电路核心元件为电话振铃专用IC(WE9106)，其③、④脚外接的RC元件决定低频频率，⑥、⑦脚外接的RC元件决定高频频率，两种频率信号交替从⑧脚输出，让用户听到两种音调的振铃声，增大R4阻值时，铃声频率显着降低。WE9106额定工作电压为30V。发声元件采用5cm压电片、加有助声腔，故发声音量很大。检修多台故障设备，发现大多为WE9106损坏。分析电路，估计为工作电源电压过高所致。实测铃声响时．WE9106①脚电压高达48～55V。
改进措施：
（1)按图中虚线在①脚和地间接一只30V稳压管，保护WE9106。改动后，铃声音量稍有降低，但不影响使用效果。
(2)将R5换为并联47kΩ的光敏电阻，如图虚线所示。改装后白天铃声较响，夜晚铃声减弱，防止吵人，经试用效果良好。
