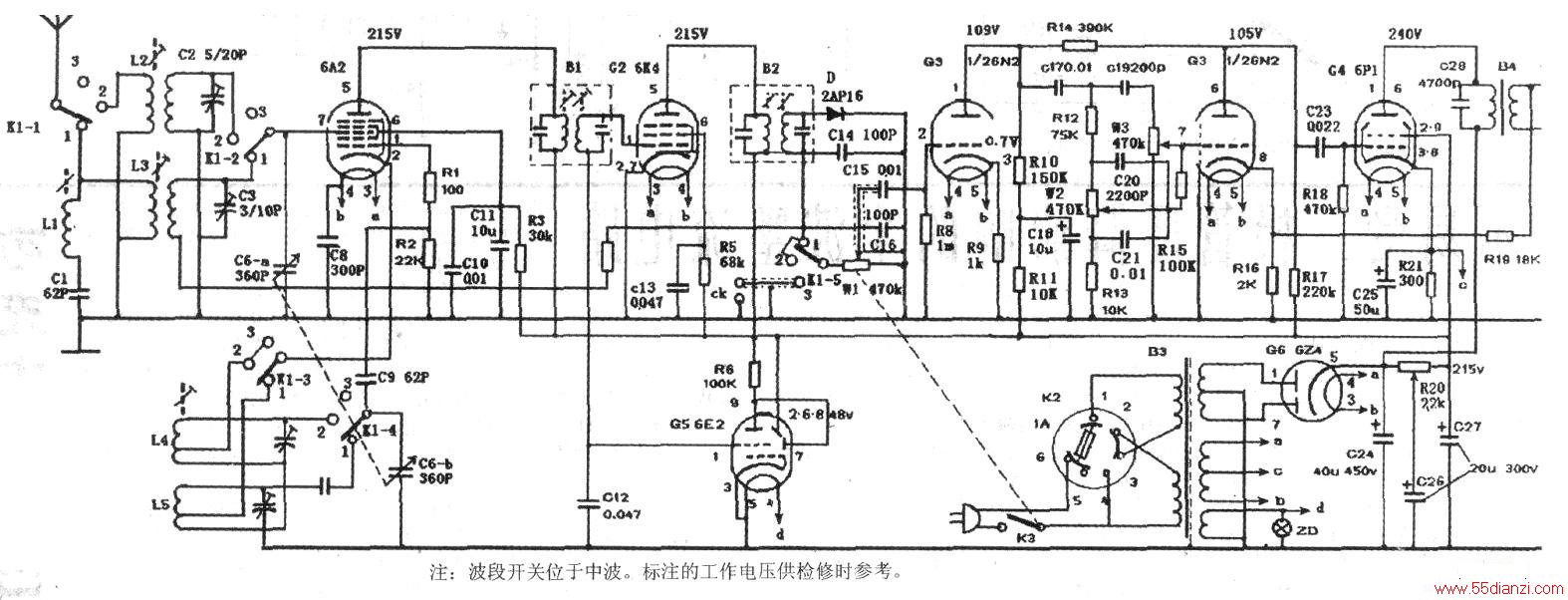

这款红灯6灯交流收音机（以下简称红灯机），是上海无线电二厂于上世纪70年代初的产品，与流行几十年的典型交流5灯收音机相比，此机电路当年已做了一些改进，如采用了当时比较新颖的半导体二极管代替传统的电子管进行检波；利用空出的一半6N2做音调控制和二次放大；电源部分突破传统加大了滤波电容等。所以，选择这种机型进行改造，简单可行（当年各地有不少小厂生产交流电子管收音机产品，均采用红灯机线路。可以这么说，红灯机是我国交流电子管收音机的终结产品），电路见下图。
升级改造原则
不更换机壳和底板，外观只进行小修小补，尽量保留其陈旧的外观，观其形使人怀旧之感油然而生，听其音洁净圆润。
升级改造新增功能是实现调频收音和立体声放音。由于当今工业电气迅猛发展，各种设备产生的电磁波弥漫在空中，所以，如今使用调幅收音机收听广播很难达到不受干扰、清晰明亮的效果。好在目前绝大多数县、区都设立了调频电台，给改善收听环境提供了良好条件。因此，老式调幅收音机升级改造增加调频收音功能是主要内容。
具体改动部分
一．电源部分的改动

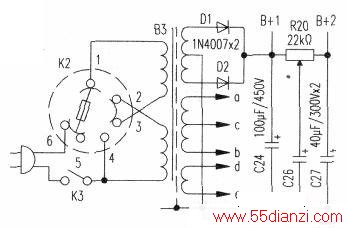

1．淘汰原G6(624)，改用两只1N4007组成全波整流，焊于底板内支架上。

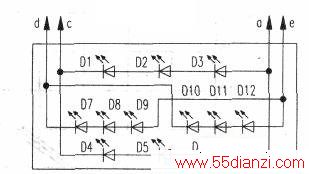

2．更换滤波电解电容器。经查，此机内的元件除音量电位器更换过以外，其余皆系原装。通电试验，6K4不良，更新后竞工作正常，甚至无丝毫交流声。不过，考虑电解电容器已有近40年历史，为免除后患，决定全部换新，并将C24增大至100μF；C26、C27增大至40μF(见右图)03．将原指示灯改为发光二极管，使用6只绿色发光二极管Dl～D6采用三串两并联接方式，接于原指示灯电路de(电流l0mA)，6只发光管均布在200mm×40mm薄绝缘板上，置于原散光板后，在接收调幅广播时，刻度盘呈荧光效果的绿色。另用6只黄色发光管，D7～D12亦采用三串两并联接方式，一字型安装在此薄绝缘板中部，作为接收调频广播指示。这样既不增加变压器负担，又新颖美观（见左图）。
二、电压放大及功率放大部分的改动
1．因改为双声道输出，所以，原红灯机G4(6Pl)除做调幅广播功放外，在接收调频广播和播放立体声音频时，还要做R声道的功率放大。

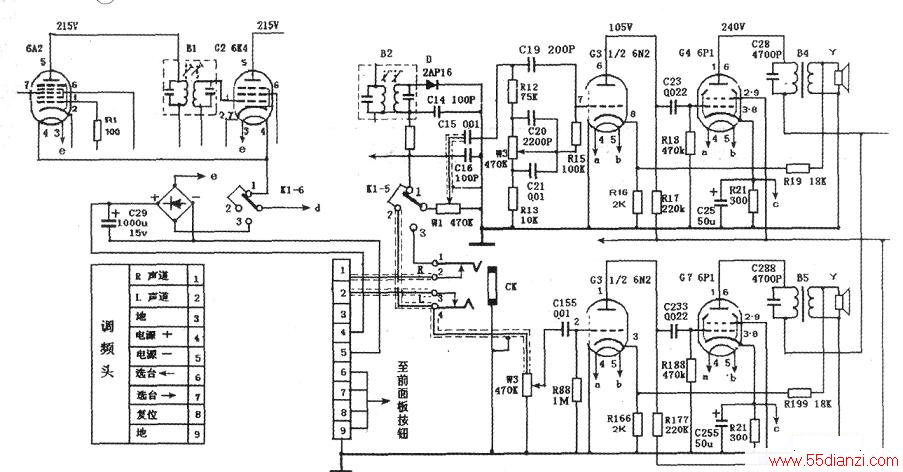

2．将G6(624)原七脚管座拆除后，扩孔为φ22mm(使用圆锉或半圆锉很容易实现），换装9脚管座，增加一只G7(6Pl)。此6P1在接收调幅广播时，与原6P1同时工作：接收调频广播和播放立体声音频时，作为L声道的功率放大。G36N2的左半边⑥、⑦、⑧脚担任原G4(6Pl)的电压放大；6N2的右半边①、②、③脚担任G7(6Pl)的电压放大（见下图电子管部分）。
三、拾音插口更换
将原拾音插口板拆除，换装+3.5mm双声道插座。
四、调频头的配置
调频头宜采用使用耳机收听的、能自动搜索电台的小调频收音机做调频头。笔者所购买的牌号是HIGHSTAR，型号HSD302，带有万年历和计算器，此机音质极其清晰、轻便价廉，自动搜索，一键选台，一键复位。虽不是立体声，但有R、L两只耳机串联输出线路，以此做为音源很理想。拆去其万年历和计算器，只留调频收音部分，将其悬挂在机箱内右侧，采用9脚插接件与红灯机连接。插接件的插座安装在底板上靠近6N2的附近。为什么要使用9脚插接件？是因朋友建议以后有可能更换标准调频立体声调频头，于是应该一次性将插头线配齐。例如①音频输出R；②音频输出L，③地：④电源+，⑤电源-：⑥、⑦自动选台，⑧复位。
不过从实际分析，红灯机是以收听语言广播节目为主的，若加装价格不菲的数百元的高档调频立体声收音机做调频头并不适宜。高档调频立体声收音机前置和功放都是设计精细、配制得当的；而电子管收音机机箱简陋，线路简单，其二者配伍，并无大益。笔者始终认为，电子管收音机升级改造，配以区区十数元、使用耳机收听的小调频收音机做音源为上策。若喜爱收听立体声音乐节目，因有双声道输入插口，可以很方便地将CD、MP3、DVD、电脑音频信号引入，作业余欣赏就很好，因为电子管收音机的音质设计毕竟不是为专业欣赏音乐设计的。
五、波段开关的利用
1．红灯机所用波段开关为6刀3掷型，其中Kl-l至Kl-5五刀各司其责，唯有Kl-6这一刀闲置。在这次升级改造时将此刀利用起来，即在波段开关第三位（即原拾音位现在的调频位）时，Kl-6这一刀将调幅广播的变频管6A2及中放管6K4灯丝电源切断，并将调频头直流电源接通，实现调幅调频转换。经上述改动后，波段开关在①或②位时，收听调幅广播的原功能不变，只是在Kl-5的2刀与拾音插口CK的④脚间加一连线，将调幅广播的信号分送一部分给新装6P1进行放大，实现双喇叭工作。若波段开关在③位，即调频位时，Kl-6的3刀与交流6V接通，经整流后向调频头提供直流电源，调频信号经插座①、②再经拾音插口CK②、③脚通过①、④，送往R、L两路分别进行放大，实现双声道工作。此时，若插入音频插头，则拾音插口CK的②、③脚与①、④分离，断开调频广播，音频信号引入、双声道音频输入、放大等各部分改动均比较简单，所有电阻电容编号均与原理图相符，新装6P1及附近阻容件编号，均与对应的原阻容件编号相同，只是末位重复一下，如C23新编号为C233，以方便查找。
六、前面板的加工
由于原前面板左侧开挖过大喇叭孔，升级改造为双声道双喇叭时，原板已无法使用，所以拆下前面板后只可做样板，另找一块大小合适的九合板依样板加工大小。九合板可用三层三合板交错粘压在一起，其厚度和九合板厚度正相符，而后对称开挖2个喇叭孔，安装新喇叭（无木工技术者，建议委托他人帮助，否则极易损坏外观、伤及玻璃刻度盘）。前面板中心部位开孔，供“猫眼”6E2使用，原喇叭布因已挖过孔不可再用，只有换新。
七、原收音机升级改造
旋钮功能略有改动，从前方看左3是Wl，是收音机电源开关，既控制调幅广播的音量，又控制调频声道音量。左3右侧有两个小按钮，是接收调频广播选台使用的，每按一下，更换一个台。
几点注意事项
1．选择古董收音机时，无论大管小管应是典型5(6)灯超外差式电路，以利改造。比如天津产北京牌4灯收音机（仿原苏联产品）个头小、电路复杂，不利于动手升级改造。
2．若使用大型电子管机改造(6SA7、6SK7、6507、6F6、5Y3)时，应将6S07更换为6N9P双三极管。
3．升级改造前要先恢复基本收听功能。检修顺序按照电源——低频——高频一步步进行，切不可盲目旋动中周和高频部分微调电容。
4．打磨波段开关。由于老收音机几’十年不用，波段开关动、静触头会产生严重氧化，直接影响高频部分工作状态，甚至中短波收不到任何台。所以要对动、静触头进行打磨，打磨时可使用搽铜油少许，点在触头上，反复左右扭动，以恢复其良好的导电功能。
5．认真选购一对喇叭，由于原机使用一个150mm椭圆喇叭，机内剩余位置不可能再放置一个同型号喇叭，所以需要新配一对小规格喇叭。笔者所用的一对125mm×60mm长方内磁喇叭是在电子市场所购，系电视机拆机件，质量尚可。输出变压器市场上不太好找，必要时只好自己绕制。红灯机原装输出变压器参数如下：硅钢片规格0-43-0.35，舌宽12mm，叠厚18mm，初级用0.1漆包线密绕2800圈，次级用0.51漆包线密绕84圈，阻抗4Ω，若新换用8Ω喇叭，则次级需要密绕125圈（根据圈数比的平方等于阻抗比的定律，计算略）。而后烘干，用自动喷清漆罩两层即可。
