现有一块32英寸的LC320WXN-SAC1型液晶屏将其组装成一台液晶电视。首先根据要求选择好电源板，接下来便是选择通用信号板。
1．通用信号板的选择与插座功能
由于屏幕尺寸为32英寸，且外壳左右两边均安装有两只扬声器，为了有较好的图像质量，且伴音功率也要满足要求，应选择市售的通用高清板。为此，选用市场上较新的一款所谓的免升级型平板彩电信号板（既可用于液晶彩电，还可用于等离子彩电）。
(1)通用信号板的主要性能

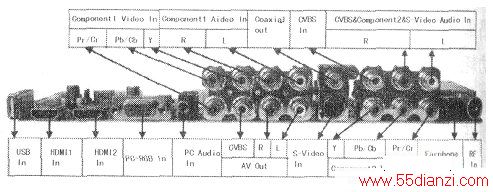

该板采用总线控剐型高频调谐器，接收信号频率为48.25MHz～863.25MHz，频道存储数为200；其伴音功放采用数字功放电路，即D类功放，+24V供电，输出功率为2×9W(8Ω)，已完全能满足一般的收视要求。该板不仅有常见的TV、AV、S端子、YPbPr、VGA及HDMI（高清晰多媒体接口）、USB等多种输入／输出端口，还有数码同轴(Coaxial)音频输出接口，如下图所示，可输入480i/P、5761/P、10801/P及720P的隔行／逐行信号，采用3D视频解码器，图像效果较好，输出信号的最高分辨率为1920×1080。
另外，该板能通过USB接口读取播放JPG、BMP、PNG等格式的图片信号，MP3、WMA、AAC等格式的音频信号，AVI、MP4、MPEG-2、MPEG-4等格式的视频信号。
提示：若用该通用信号板配接等离子屏(PDP)，要求等离子屏的分辨率不得低于1024×768。
(2)常用插座或接口功能介绍
该板的各类插座（含预留有孔位的插座）接口较多，除LVDS插座外其他插座的背面均标注有各引脚功能，按照标注接线即可。为了便于正确连线，下面对常用插座或接口的引脚功能作一介绍。
提示：目前，市面上所售的通用信号板的LVDS插座引脚功能均相同，其他插座的引脚功能（含板上的标注）相近，可对照参考。
1)电源插座 CN2是给万能信号板的供电插座，其功能有+5VSB、+5V、12V供电及对开关电源的开／待机控制，各脚功能及参数见下表。
引脚
标注
功能
电压范围(V)
最大电流(mA)
1
5VSB
待机+5V供电
5～5.25
500
2
PWON
开／待机控制，开机时高电平（5V），待机时低电平(0V)
3、4
GND
地
5、6
P5V
上屏电压为5V的屏的供电电压输入端
5～5.25
与屏型号有关
7、8
5V
该万能板的+5V工作电压
5～5.25
1000
9
GND
地
10
12V
正12V供电（含对上屏电压为+12V的屏的供电）
10.8～13.2
300（不含屏供电电
在平板彩电信号板上左侧红色插座CN3为背光灯驱动板（即高压板或逆变板）连接插座，①、②脚为背光灯驱动板的+12V供电（多为22英寸及其以下的小屏幕），如果背光灯驱动板采用的是+24V供电，则不接这两脚；③脚(BLO)为背光灯驱动板的开／关控制端，高电平有效；④脚(ADJ)为背光灯亮度调节端。右侧红色插座CN24为+24V供电插座，只是给伴音数字功放集成块供电，电压范围为22V～25V，所需最大电流约l000mA。
提示：在实际改装中，若开机后上屏电压大幅下降，或开机后主板又立即自动返回到待机状态，这时需检查电源板送出的+5V或+12V电压的功率是否足够。

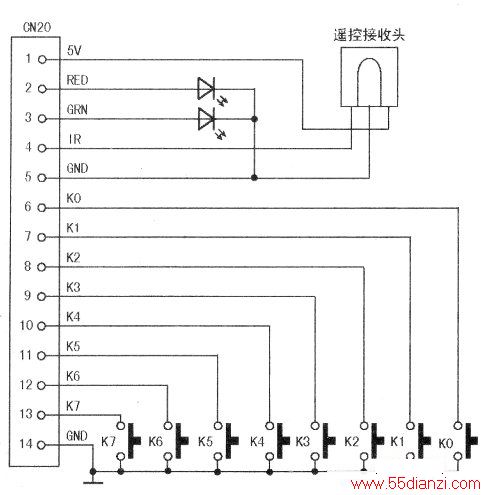

2)按键及遥控信号输入插座CN20是按键及遥控信号输入插座。按键及遥控接收头的接法如下图所示，按键的一端全接地，改装非常方便。其中，KO～K6为常见的7键（K1～K5为开／关、菜单、节目+／-、音量+／-、TV/AV，K6为电源开／关键，K7为备用按键）。
在实际改装中，也可将插座CN1中“RED”、“GRN”（原本接红、绿色指示灯）作为开关电源或背光灯驱动板开／关控制信号，分别对应于高、低电平有效。
3)上屏线接口
CN21为LVDS上屏线接口，左侧下排标有白色点的针为①脚，下排为①、③、⑤、⑦……奇数脚位，上排为②、④、⑥、⑧……偶数脚位，其引脚功能见下表。
引脚
功能
说明
1～3
VSEL
上屏电压
4～6
GND
地
7
RXO-
LVDS奇0-信号
8
RXO+
LVDS奇0+信号
9
RX01-
LVDS奇1-信号
10
RX01+
LVDS奇1+信号
11
RX02-
LVDS奇2-信号
12
RX02+
LVDS奇2+信号
13、14
GND
地
15
RXOC-
LVDS奇时钟-信号
16
RXOC+
LVDS奇时钟+信号
17
RX03-
LVDS奇3-信号
18
RX03+
LVDS奇3+信号
19
RXE0-
LVDS偶0-信号
20
RXE0+
LVDS偶0+信号
21
RXEl-
LVDS偶1-信号
22
RXEl+
LVDS偶1+信号
23
RXE2-
LVDS偶2-信号
24
RXE2+
LVDS偶2+信号
27
RXEC-
LVDS偶时钟-信号
28
RXEC+
LVDS偶时钟+信号
29
RXE3-
LVDS偶3-信号
30
RXE3+
LVDS偶3+信号
31、32
GND
地
33
CON1
逻辑电平控制{默认值为高电平）
34
DISPLAY
PDP屏显示启动
35
VSEL1
备用电源或总线时钟SCL
36
VSEL2
备用电源或总线数据SDA
37
RX04-
LVDS奇4-信号
38
RX04+
LVDS奇4+信号
39
RXE4-
LVDS偶4-信号
40
RXE4+
LVDS偶4+信号
提示：在组装液晶彩电时，由于配套外壳上预留的输入/输出孔位与万能板的插孔位置对应，无需再通过导线转接，因此只需对上述插座或接口进行连线即可。
但在实际的平板彩电维修中，若要换用该万能板，由于原机的输入/输出孔位已固定，有可能与万能板的插孔位置相差甚远，这时可以只保留原机信号板上的输入/输出插孔，然后用导线接到万能板相对应的位置点上。
大多数用户一般只会用到AV、色差分量或VGA插孔，对应接线并不难，但也有一小部分用户要求较高，可能用到USB或HDMI端口，因，此仍有必要对万能板上预留的这些插座功能进行了解，以便改装。
4)其他插座
为了便于对等离子电视进行改装，故设有等离子屏的控制插座CN1的孔位；为了能对部分平板电视内置的DVD机进行控制，并能进行信号传输，故设有插座CN12、CN13的孔位；为了能外接USB接口及HDMI接口，故设有插座CN6、CN16的孔位。
上述插座的各脚功能见下表。
插座名称
引脚
功能
说明
CNl(PDP控制插座)
1
DLC
备用I/O端口
2
RLY
RLY控制信号
3
LG
LG屏VS-ON控制信号
4
SS
三星屏(Samsung)VS-ON控制信号
5
GND
地
CN12(DVD机供电及控制插座)
1、2
D5V
DVD机+5V供电
3、4
GND
地
5
D12
DVD机+12V供电
6
DIR
DVD红外数据传输
7
DAT/RX
数据接收
8
STR/TX
DVD开／待机控制或串行数据发送
CN13(DVD信号输入插座)
1
COAX
DVD数字音频同轴信号输入
2
GND
地
3
DRI
DVD右声道音频信号输入
4
GND
地
5
DLI
DVD左声道音频信号输入
6
DPB
DVDPb分量信号输入
7
GND
地
8
DPR
DVDPr分量信号输入
9
GND
地
10
DY
DVDY分量信号输入
11
GND
地
CN6(外接USB插座)
1
5V
+5V供电
2
DM
USB数据+
3
DP
USB数据-
4
GND
地
CN16（外接HDMI插座）
1
HDMI-RX2+
HDMI2+信号
2
HDMI-RX2-
HDMI2-信号
3
HDMI-RXl+
HDMI1+信号
4
HDMI-RXl-
HDMIl-信号
5
HDMI-RX0+
HDMI0+信号
6
HDMI-RX0-
HDMI0-信号
7
HDMI-RXC+
HDMI时钟+信号
8
HDMI-RXC-
HDMI时钟-信号
9
HDMI-SCL
HDMIDDC总线时钟
10
HDMI-SDA
HDMIDDC总线数据
11、12
CND
地
13
PoW-SINK
HDMI5V
14
HPD-CON
热插拔检测
15、16
GND
地
17
CEC
CEC信号
18
+5V
+5V供电
19
M-SCL
主总线时钟
20
M-SDA
主总线数据
www.55dianzi.com
2．上屏线的选择或跳线
该液晶屏的逻辑板接口共30针，其上屏线的查找方法如下：首先将手头已有的多种型号的上屏线（市售液晶彩电或彩显常用上屏线有20多种）收集到一起，找到与该屏逻辑板LVDS接口相近的屏线，依次试着插入逻辑板的接口，结果发现有多种屏线均能正常插入，能正常插入的屏线可视为初选合格的屏线；接下来用万用表测量查找逻辑板插座的供电与接地端，或查找LC320WXN-SAC1型液晶屏的参数资料，得知其①～④脚为供电端，⑤～⑧脚及(11)、(14)、(17)、(20)、(23)、(26)、(30)脚为接地端；最后对照表LVD上屏线接口CN21引脚功能，看初选合格的屏线中哪一根能将逻辑板与通用信号板的供电与地对应上，则该屏线即可上机试验。
