提示：
1．电源与地的引脚必须对应准确，否则易损坏逻辑板或通用信号板。
2．在逻辑板的接口及通用信号板的LVDS插座中，电源、地线分别有多个引脚，尽管实际的上屏线中可能只有部分引脚的连线，但功能必须对应。
若在上述初选合格的屏线中仍不能找到电源与地、对应的屏线，或电源与地位置虽对应但上机后图像颜色，异常，这时就需要进行跳线操作。

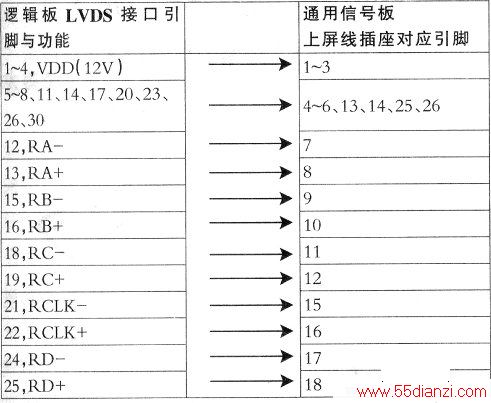

跳线时，首先从上述初选合格的屏线中选出一根，并用万用表测量屏线的两端接头，找到每根线的线头，并作好标记。找出LC320WXN-SAC1型液晶屏的参数资料，明确其逻辑板LVDS接口的各脚功能：电源与地的引脚必须对应准确；通用信号板上的“LVDS奇××信号”数据分别对应逻辑板上的RA~RB数据；通用信号板上的时钟信号RXEC对应逻辑板上“LVDS奇时钟信号”；在同一组数据或时钟信号中，“+”、“-”极性也必须一一对应。由于LC320WXN-SAC1屏为标清屏，则通用信号板上的另一组数据、时钟及其他信号均不接，即该插座标注的RXE*符号的引脚不接。LC320WXN-SAC1屏与通用信号板的屏线对应关系见下表。
参照下表，将屏线接通用信号板一端插座中的线头移到相应的孔位中，使通用信号板的该脚功能与逻辑板一致。实际操作时，可用镊子轻轻撬开线头外的塑料条，然后用手拉出这条线的线头，再插入对应的孔中。
选择好屏线或改接好屏线后，将其一端插在通用信号板的LVDS插座上，另一端插在逻辑板的LVDS接口中，这时再核对一下两者的脚位功能是否对应。由于LC320WXN-SAC1液晶屏的上屏电压为12V，故将通用信号板上的上屏电压跳线柱短接于12V插针上。接下来连接好电源、遥控接收头及其他连线，检查无误后，便可通电试机。
3．升级与调试
该型通用信号板所用的大部分驱动程序是按屏分辨率分类的，也就是说只要屏的分辨率相同，其驱动程序（升级数据）也基本相同。该组装机所用液晶屏的分辨率为1366×768，则先找到该分辨率屏的升级数据文件（后缀名为bin，即二进制数据格式文件），并将其拷贝到U盘根目录下。拷贝时不能将升级文件放到某文件夹中，也不能更改该文件的名称。
接下来将装有升级数据的U盘插到通用信号板的USB接口中，然后接通电源，电源指示灯亮，随后指示灯开始闪烁，即系统进入升级状态；数十秒后指示灯停止闪烁，则表明升级过程已结束。这时便可二次开机，观察菜单及图像是否正常。若图像异常，通常有以下几种故障现象：
故障现象1：二次开机后，黑屏。
分析调试：该故障现象表明原升级数据不正确，需重新选择升级数据文件，再按上述方法进行升级。
故障现象2：二次开机后，菜单或图像的行场幅度异常。
分析调试：该故障现象表明升级数据与该液晶屏不对应，这时既可按上述方法重新选择升级数据进行升级，也可按菜单键进入软件升级(USB)所在页面，然后选择“是”进入升级状态。此法的前提条件是将装有新升级数据的U盘插在通用信号板上。
故障现象3：二次开机后，图像行、场幅正常，但彩色异常。
分析调试：此故障现象说明原升级数据基本正常，但仍需进入总线对屏参数进行调整。
按照该通用信号板的说明进入总线，在通用设置菜单中，找到“LVDS MAP”一项，按遥控器上的左右方向键修改其数据，直至图像彩色正常，最后按“退出”键退出总线调试状态即可。
