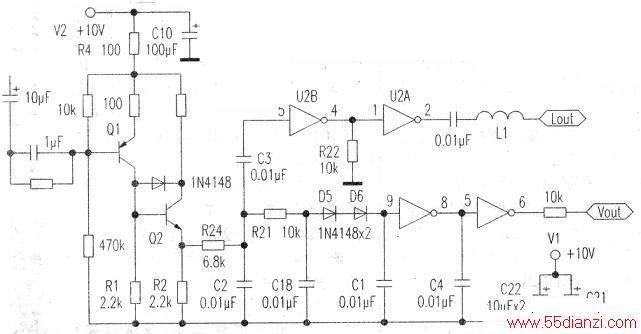

在把一些显示器接插视频信号时，由于大多显示器没有视频接口，往往需要另加同步分离电路，而一般的电视机同步分离电路稳定性不太好，而且显示器对同步信号要求较高。本电路前级采用的分离电路与一般的电视机同步分离差不多，但是普通同步分离电路是用积分器来分离行场信号，效果不是很好，用示波器发现，行场信号通过积分器后，幅度差别较大，采用一般的二极管幅度分离电路可以很容易把二者分开，然后再用4011等门电路整形，效果非常好。电路如下。
01工作于饱和状态，把同步信号从视频信号中分离出来，Q2发射极输出的行场同步信号经C3送给U2B、U2A构成的整形电路输出行同步信号。R24、R21、C2、C18为双积分电路，D5、D6把幅度较低的行同步信号截去，分离出场同步信号，然后整形输出。
