VGA视频三进一出自动循环切换器的设计与制作

　　全电子VGA视频三进一出自动循环切换器特点是：自动循环显示，（VGA输入C）有乘1或乘2显示时间的倍率选择；具有“暂停”功能；制作成本低廉且耗电小于0.5w．具有很长寿命。
　　
　　一、基本原理经研究
　　
　　15针VGA中①、②、③脚分别为红、绿、蓝三种基色信号，⑩、⑩脚为行、场同步信号，此5根线缺一不可。
　　
　　另外⑤、⑥、⑦、⑧、⑩、11可作接地处理，其余为空脚。
　　
　　集成电路4066是一种较好的CMOS开关，很适合作视频、音频开关，一个4066含有4组双向开关，每组有一个控制端。当C端呈高电平时，a、b间双向导通，具体为：13脚=H时，①、②脚导通；⑤脚=H时，③、④脚导通；⑥脚=H时，⑨、⑧脚导通；12脚=H时，11、⑩脚导通。
　　

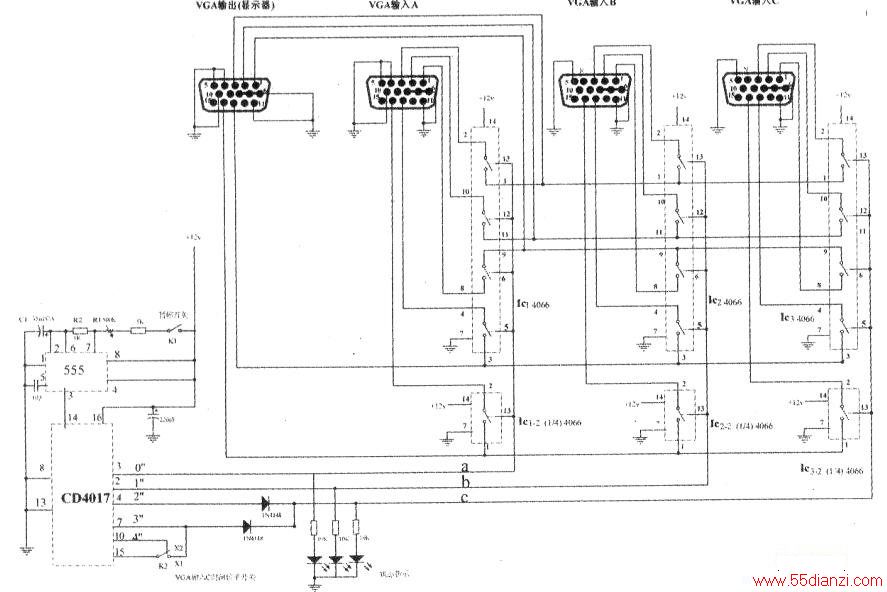

　　由于每个VGA需5针与显示器连接，因此需2个4066，用其5组，其余空余不用。全部3个VGA共需15组开关，为简化设计，仍采用6个4066集成块，如下图。显示器VGA的5个需要连通的针脚，即①、②、③、13、14分别与三组4066开关的一端相连，开关的另一端则分组、分别连通于“VGA输入A”、“VGA输入B”、“VGA输入C”，三组对应连接之针脚。
　　
　　二、具体步骤
　　
　　1．将lC分为三组，每组有2个4066．分别对应VGA输入A、VGA输入B、VGA输入C。
　　
　　2．将显示器VGA5个需要连接的针脚与每一组IC中的对应开关一端连接（各组呈并联状态）。如下图所示。
　　
　　3．将每组lC中的开关控制端连接，便于旋加高电平时，CMOS开关同步导通。当a呈高电平时，JC1和ICl-2中的所有开关呈导通状态，来自“VGA输入A”的视频信号就会与“VGA输出显示器”相通；反之，当b点星高电平时，显示器与“输入B”相通，当c点呈高电平时，显示器与“输入C”相通。
　　
　　4．用CD4017脉冲分配器可以实现让a、b、c三点轮流呈高电平，且无干扰。
　　
　　CD4017的⑩脚接受来自555的秒脉冲，图中Rl实际上是一个用来调节时间常数的电位器，此图可调范围在2.5秒～l2秒之间。当某一监控画面需要较长时间观察时，可以打开K1，使C1不能充电而“暂停”（图中K处于开路状态）。C1应采用钽电容，以保证脉冲周期之稳定。
　　
　　5．如某一输入画面需要比其他画面观察更长的时间（如来自视频矩阵切换的VGA多画面信号），为此，专门设计了K2，用作倍率选择，其原理是：当K2乘1时，15脚复位端与⑦脚相连，4017在走完“0”、“1”、“2”三个脉冲后，第⑦脚出现第4个脉冲即“3”时．4017计数器瞬肘复零；当K2乘2时，⑩脚与⑩脚连接，当⑦脚上的第④个脉冲“3”到来时，通过二极管继续使C点保持高电平，直到⑩脚上出现第5个脉冲即“4”时，复位端才开始复零。这样C点就得到2倍于其他通道的高电平时间，使“输入C”显示时间比“输入A”、“输入B”延长一倍。如用拨码开关将复位端与其他不同的脚连接．可使倍率在乘1到乘9之间选择。
　　
　　三、注意事项
　　
　　1.CMOS IC对电源有一定要求，12V须经7812稳压，各lC电源脚应有退耦电容，接地不应构成回路等。
　　
　　2．下图中“VGA输入A”④脚接地，有别于“VGA输入B”和“VGA输入C”，防止偶有VGA地址码异常时便于置换。
