一款胆石混合功放设计与制作

　　混血儿功放电路如下图所示。
　　
　　1.前置电压放大级
　　
　　前置电压放大级采用两个电子管、一个五极管6J1和一个三极管6N11J。
　　
　　为了克服焊机派的一些缺点，如元件分布不合理、引线较长、线间分布电容较大等引起的高频衰减，笔者将五极管6J1连成三极管使用，则其内阻Ri和放大因数μ均大为下降（Ri约为10K，斗约为20），有可能使用阻值较小的屏极负载电阻，于是分布电容对高频旁路作用明显减弱，放大的信号经电容耦合到下级电压放大，也就是由6N11J连成着名的SRPP线路。SRPP线路具有电路简单、技术指标高、不需调试，容易制作的优点。此电路是音响化线路，具有晶体管爽朗、明快、动态大、解析力高、各种细节都能重放的特点，并具有电子管厚实的声底、柔和的音质，爆棚音乐、交响乐更为突出。
　　
　　2.甲乙类功放级
　　
　　VMOSFET功率场效应管属压控元器件，其本身热稳定性强，无二次击穿等特点，用它搭成甲乙类功率放大器末级电路亦相当简单，具体电路见下图。
　　
　　由于前级电子管为高压工作方式，其驱动电压峰一峰值信号通常情况下超过后级供电电压(±48V)。因此，对末级功率放大器盛须采取保护措施，电路中使用两个二极管IN4148即为此设置。当前级信号Vp-p超出后级供电电压时，二极管导通，将超出部分削顶，以保护VMOSFET不至因过压而损坏。
　　
　　不同的VMOSFET有不同的开启电压，为此用一个三极管组成一个VBE倍增电路，克服了互补电路的交越失真。并设置静态工作点，同时获得一个与RN结相同的温度系数，可以进行温度补偿。

　　
　　3．电源部分
　　

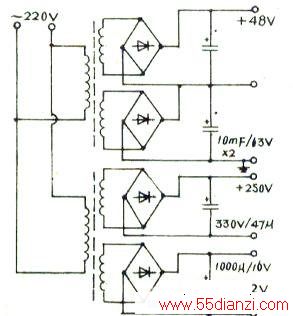

　　电源供电部分采用一组±48V稳压直流、一组250V稳压直流、一组12V稳压直流电源分别给末级功放、电子管屏压、灯丝电压供电，功放宋级采用双桥式整流电源供电，可以防止整流回路大电流脉动电流串入负载，并减少100Hz交流噪声（如下图所示）。

　　
　　元器件选择
　　
　　电压放大级电子管选用6JI和6N11J。6J1是国产五极管，由于有了抑制极，使阳极发射的二次电子不能流向帘栅极，克服了四极管负阻效应而产生的阳极特性曲线下凹的缺点，这是五极管的特点，接成三极管形式，叉具有三极管的一些优点。第二级选用国产三极管6N11J，它是一个低噪声高频双三极管，是专为电视接收机中作高频宽带放大而设计，国外同类产品有ECC88、6DJ8等。其阳极较为特殊，中间部分有一个凹槽，据说这种特殊的双三极管采用了“电子束成形”技术，使二次电子杂散发射降低、频带展宽、噪声大大降低。因此，在音频上应用十分广泛。这款混血儿功放就是在此基础上综合设计了其前级放大电路。
　　
　　功率管选用VMOSFET对管IRF150/IRF9150，配对良好的情况下，输出功率可达120W(RMS)。另外要特别注意，耦合电容C3、C4为前级耦合到功率放大级的关键所在，可以说是一个瓶胫，对整机的音质、音色影响很大，应选用聚丙烯或聚碳酸脂类薄膜电容。
　　
　　电路调试
　　
　　1.仔细检查电路板是否有错焊、漏焊、搭焊等现象，晶体管、电解电容极性是否正确，功率管外壳与散热器有无通路，各管脚是否与散热器相碰，确认无误可继续调试。
　　
　　2.将W1滑动触点置于中心位置，W2顺时针转到底（此时才能保证功率管处于截止状态）。
　　3.先不插电子管及功放管，检查灯丝电压是否为6.3V，这时±48V尚未通，电子管中点电压偏差较大，可暂不理会。
　　
　　4.将功放管装好，在A、B点接-10Ω2W电阻，接通电源，调W1使功放中点输出电压对地为零，调节W2使功率管末级电流约为200mA，相应10Ω电阻两端电压为2V左右，然后反复调节Wl使中点电压再次回零。烫机半小时后再反复调试，无变化即告调试成功。
