多路电视信号切换装置设计与制作

　　本装置最多可以切换十路电视信号。
　　

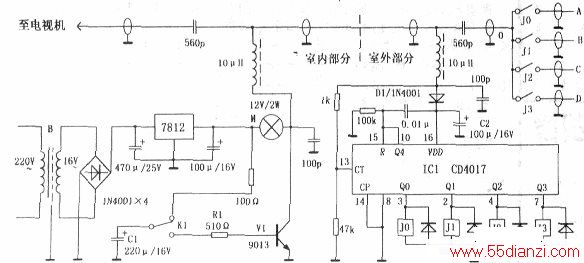

　　220V市电经降压、整流、滤波、稳压后输出12V直流电压，经灯泡M由馈线为CD4017供电。
　　
　　CD4017在此接成下降沿触发方式四进制计数器，当接通电源时，CD4017的Qo端输出高电平，并驱动继电器J0吸台，J0的触点把馈线“0”与“A”接通；KJ为微动按合开关，按下K1时，C1放电，使V1导通，产生电压下跳跃变，经两只10μH电感及电视电缆使CD4017得到触发脉冲，Q0端输出低电平，Q1端输出高电平，驱动继电器J1吸合，J1的触点将馈线“0”与“B”接通；连续按动K1，馈线“0”依次与“C”、“D”接通。于是通过按动K1可以控制切换四路电视信号。
　　
　　继电器JO-J3使用额定电压12V，电流8mA以内的高灵敏小型继电器。当使用吸合电流大干8mA的继电器时，可在CD4017输出端加接三极管扩流。其它电子元件照图选用。焊接时，高频元件的引线应尽量短，尤其是J0-J3的触点引线，更要尽可能短，最好使搭棚法连接D-J3的触点。按下K1后，若CD4017不计数，应加大C1容量。
　　
　　本装置—般毋须调试，一装即成。
