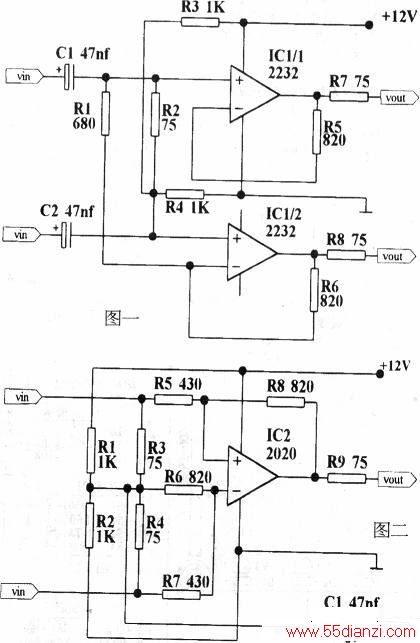

电路非常简单，发送用一块双运放，接收用一J块单运放。图一是发送电路，视频信号由C1、C2经IC1放大输出，此时R7、R8输出视频信号是同电位，正好是工作电压的一半，其特点是抗干扰。图二是接收电路，来自IC1的信号经IC2放大输出视频图像信号，此电路不需任何调试即能工作。
两块运放是电流放大型的，工作频率是70M，这是电路成功的关键，其他元件无特别要求。
此电路传送距离在300米以上，可异地提供电源。用在常要弯曲的场合，如电梯和吊塔上特别合适。
