用PIC单片机控制流水灯的实验

　　我们在日常生活中经常见到一些广告牌等以LED流动发光的形式来增加美观。下面就以最简单的流水灯为例，介绍一些流水灯的编程与应用原理。

　　本实验可以在配套开发板上模拟广告牌流水灯实验。因为我们在实验板上只能用LED来模拟，但是它们的控制原理则是一样的，如果把这8个LED替换成8个继电器然后再去控制8个彩灯甚至是8组彩灯时，结果就是真正的流水灯了。

　　1．流水灯的原理
　　

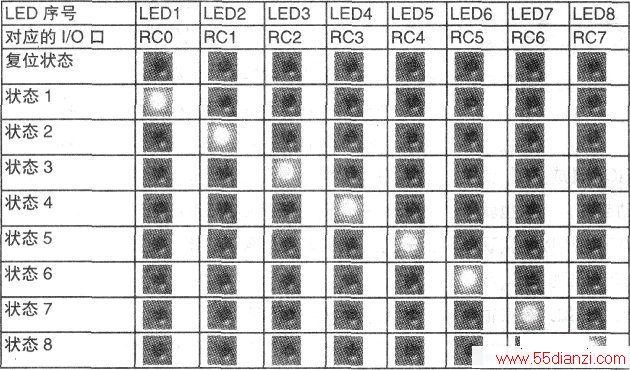

　　实现流水灯的原理是：使8个编号为LED1～LED8的LED从LED1开始亮起，每次只点亮一个，并按次序往LED8移动，结束后再次从头开始。在使用配套开发板时，LED标号为～D17。参照下表，实际上就是在程序开始执行之后，使程序一直在“复位状态”到“状态8”之间按顺序执行。

　　我们知道要控制一个LED的方法，实现这个程序，关键是了解整个过程，我们先来比较一下“复位状态”和“状态1”的区别，有什么地方不一样呢？就是LED1在这里被点壳了，所以从“复位状态”到“状态1”，需要完成的操作是“点亮LED1”，然后从“状态1”到“状态2”，我们很容易发现，区别有两个地方，就是LED2亮了，却灭了，所以在这一步，需要做的事情是“点亮”和“熄灭LED1”，按照这样的过程其它步骤需要完成的任务也不难看出来，列出下图的流程图：

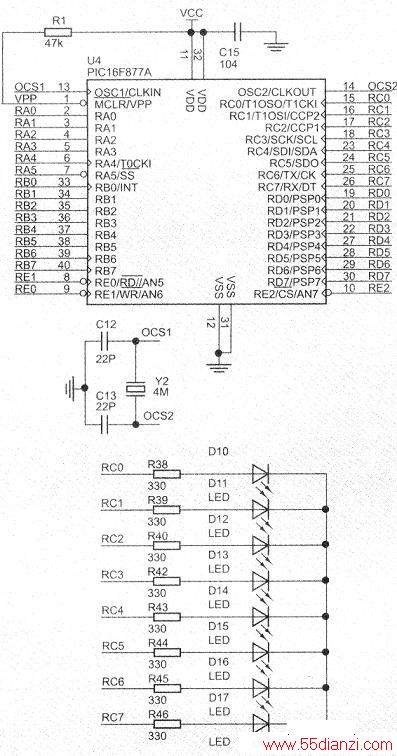

　　2．硬件电路（如下图所示）。

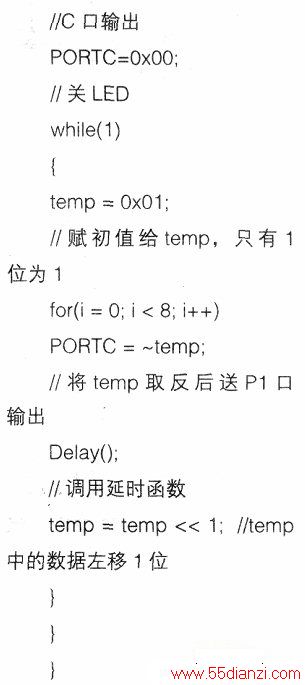

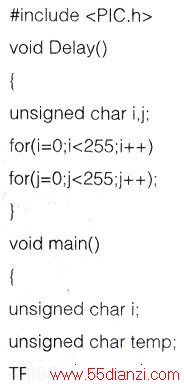

　　3．程序设计
