单片机串口接收PC机发送数据的实验

　　首先，来看一下这个实例所涉及到的理论基础知识。PIC单片机有全双工的串行通讯口，所以单片机和电脑之间可以方便地进行串口通讯。进行串行通讯时要满足一定的条件，比如电脑的串口是RS232电平（逻辑摆幅大，逻辑1为-3～-15V，　逻辑0为+3～+15V），而单片机的串口是TTL电平（逻辑摆幅小逻辑1为＞2.4V，逻辑O为＜0.4V），两者之间必须有一个电平转换电路，我们采用了专用芯片MAX232进行转换，虽然也可以用几个三极管进行模拟转换，但是还是用专用芯片更简单可靠。

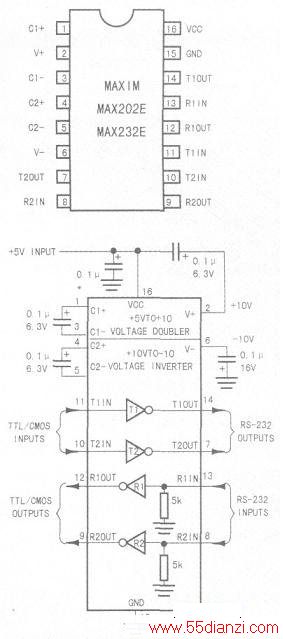

　　芯片是MAXIM公司生产的、包含两路收发和电荷泵升压电路，外部引脚和内部电路如下图所示：

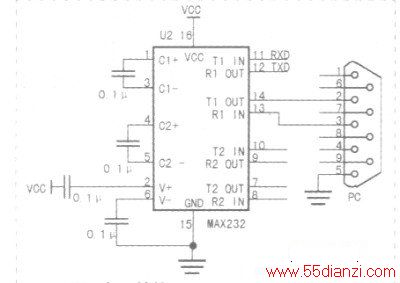

　　在实际应用中一般采用如下图所示的硬件电路图，这是最简单的连接方法。

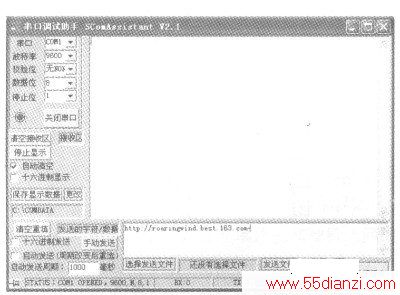

　　为了能够在电脑端看到单片机发出的数据，我们必须借助一个PC机（上位机）的软件进行观察，这里推荐一个免费的电脑串口调试软件——串口调试助手，软件界面如下图所示。

　　软件可以设定串口号、波特率、校验位等参数，非常实用。在实际应用中一定要保证上位机设置与单片机相统一，否则数据将会出错。串口调试助手可以从http://www．hificat．com/免费下载使用。

　　对于下位机软件的编程，我们使用MPLab IDE软件来进行C语言编程，它是我们的编程环境，同时我们可以通过使用ICD2仿真烧写器和增强型实验板连接进行程序的仿真调试和烧写步骤。现在我们可以输入程序代码进行调试了，我们在MPLab IDE软件中新建工程，加入源程序代码，同时进行芯片型号的选择和配置位的设置，我们实验所用的芯片型号为PIC16F877A。
　　

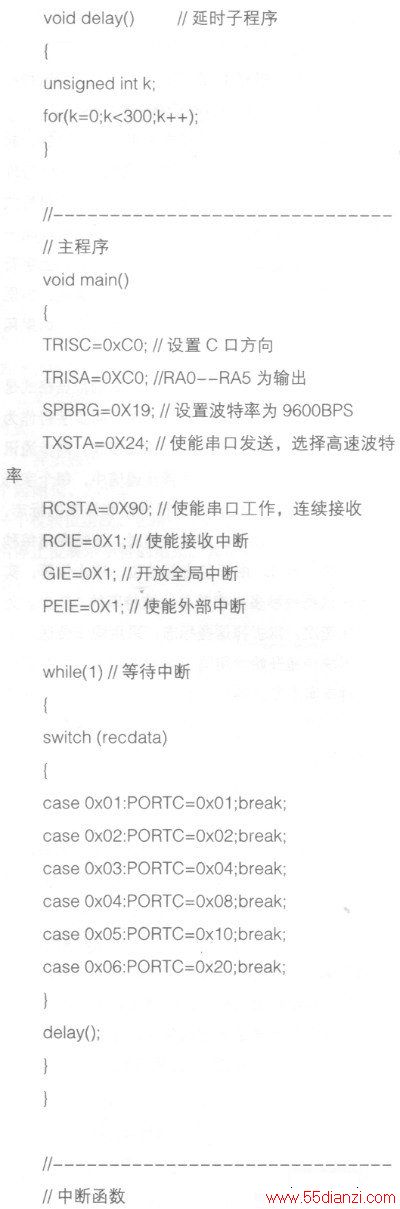

　　编写的程序代码如下：

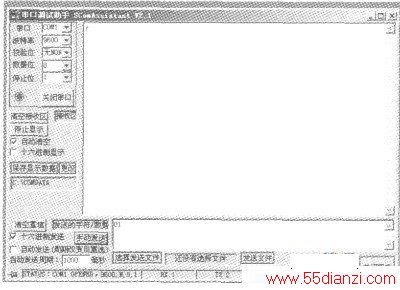

　　编好程序后，可以将编译好的HEX通过ICD2仿真烧写器烧入单片机芯片，然后上电运行。首先，打开串口调试助手，设定好串口序号、波特率等相关参数，具体参数见下图所示，然后我们发送十六进制数“01”，我们的思路是发送数据“01”，则点亮实验板上第一个LED发光管；发送数据“02”，则点亮板上第二个LED发光管，现在我们发送了“01”后，我们可以看到实验板上的第一个发光管已点亮，同样，你可以试一下用串口调试助手发送其它数据内容，板子上将会出现何种现象。

　　输入了这么长一段程序后，作为初学者的读者一定对有些语句会有点疑问，下面我们就来一起结果实际，看一下一些关键程序语句的作用。

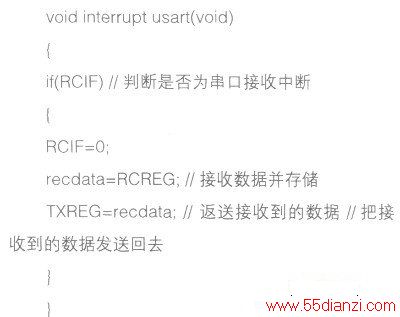

　　#include<pic．h>语句用来加载PIC库文件，头部recdata变量的定义是用来存放我们接收到的串口数据，voiddelay()是延时函数，TRISC、TRISA相关的语句用来设置RC、RA口的输入、输出状态，在此我们设置为输出。SPBRG=O×19至PEiE=OX1这些语句，分别是对串口通信参数的配置与开启中断使能，while(l)是死循环语句，即周而复始地执行{}内的语句体，如我们现在的程序中的作用即是不停地判断recdata这个变量，也就是不停地判断串口接收到的数据是否为O×01、O×02……O×06这些数据，通过判断不同的数值，再点亮板上LED发光管，即PORTC端口的赋值。在程序尾部有个interruptusart()函数，它是我们的中断处理函数，当有串口中断产生时，就会进入这个函数体，函数体中语句的主要作用是把接收到的串口数据放到变量recdata中，同时将接收到的数据再返回给上位机，即回传给PC机，这样就进行了一次完整的双向通信。
