MSP430F149最小系统的制作

MSP430F149最小系统的制作

点击数:7596 次   录入时间:03-04 11:50:32   整理:http://www.55dianzi.com   自动控制-单片机

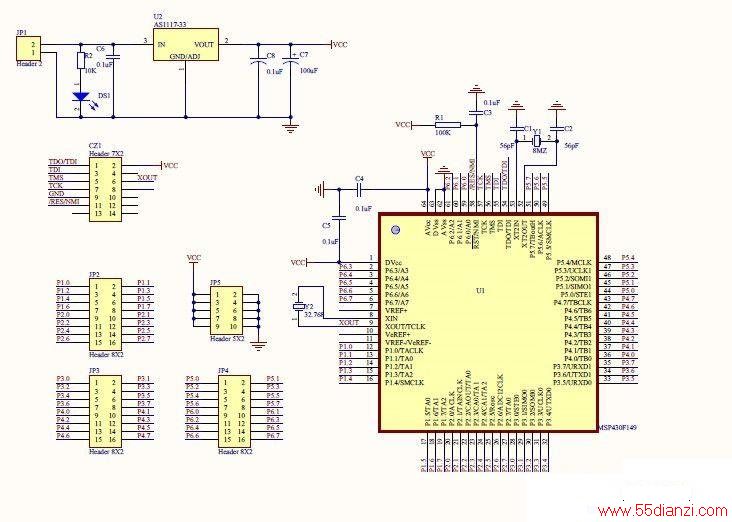

    有是一年国赛的日子,对于每个电子人来说,重在参与是一种精神,更多的能够那个奖也是每个电子人的更高的最求。在此处,就DIY一个MSP430F149最小系统的设计,直接上图啊,先来个电路原理图,

DIY一个MSP430F149最小系统的设计

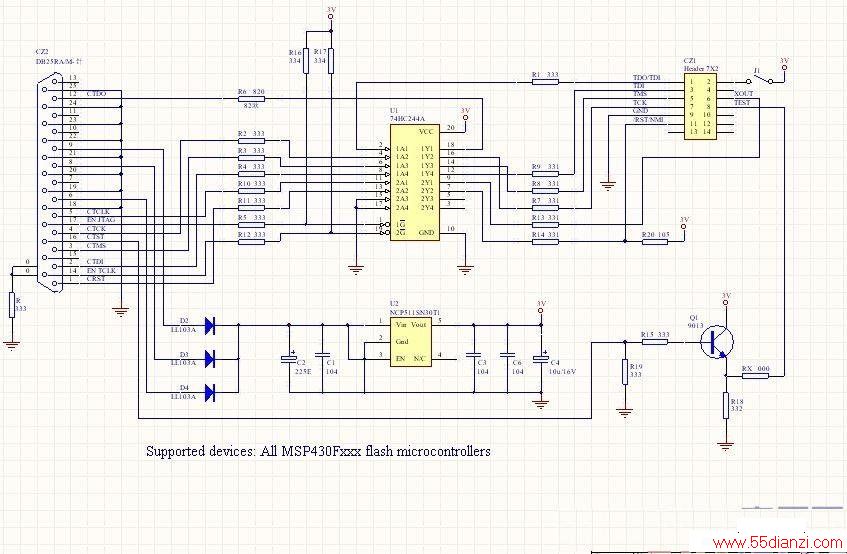

    在上一张JTAG下载线的图,这个下载线是电脑的并口下载,不过现在很多都是USB下载,不过那个价格比较贵,看看这图吧。

DIY一个MSP430F149最小系统的设计

    接下来画板了,做板子的工具很多,protel用的最多吧。画板对于一个最小系统很重要,能够可靠运行,能抗干扰等,这种印刷电路板需要去外面价格,价格贵,周期较长,适合条件较好的外发做印刷电路板。

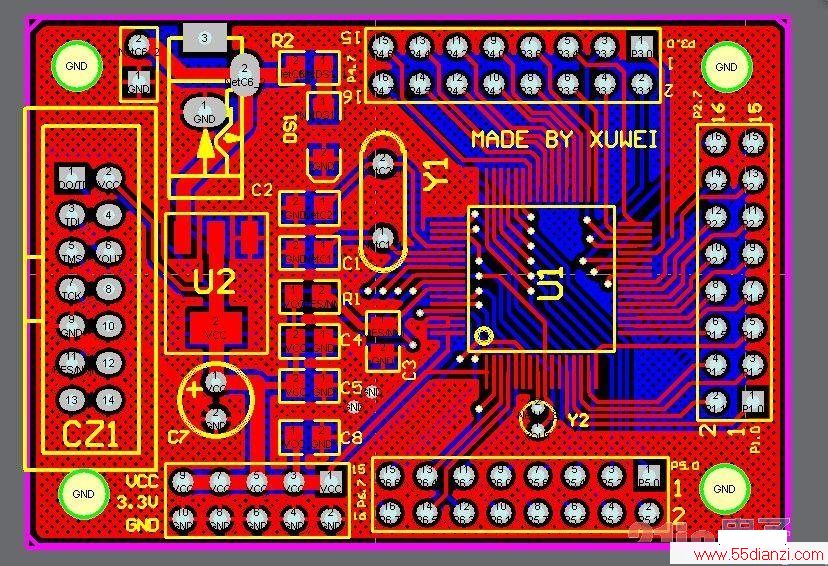

    下面上一张主板的PCB图;还是比较有模有样的。

DIY一个MSP430F149最小系统的设计

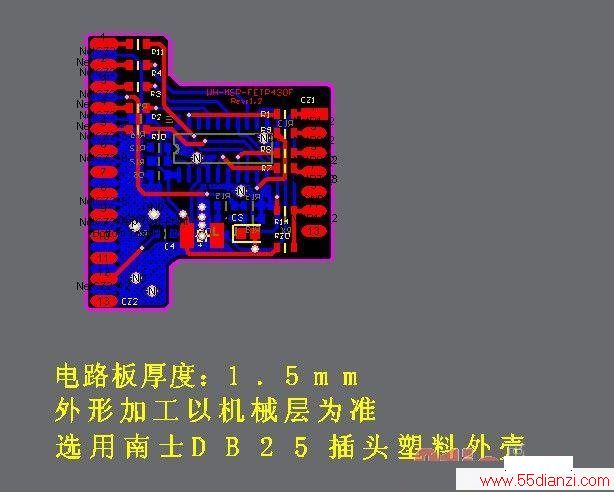

    下面来张JTAG的pcb板;

DIY一个MSP430F149最小系统的设计





www.55dianzi.com

    对于学校的很多大学生,我觉得也可以自己用覆铜板自己做,还是要自己用protel自己做原理图和PCB,然后用覆铜板降pcb文件压到覆铜板上,然后用硫酸腐蚀,这样是比较快的,做的比较好,成功率也很高的。

    下面是照着上面的原理图做的覆铜板,看看,

DIY一个MSP430F149最小系统的设计

    焊接可能比外面做的印刷电路板要差点,不过还可以,这样只能布单面板哟!!!!

    下面晒几张实物图哟~~~~

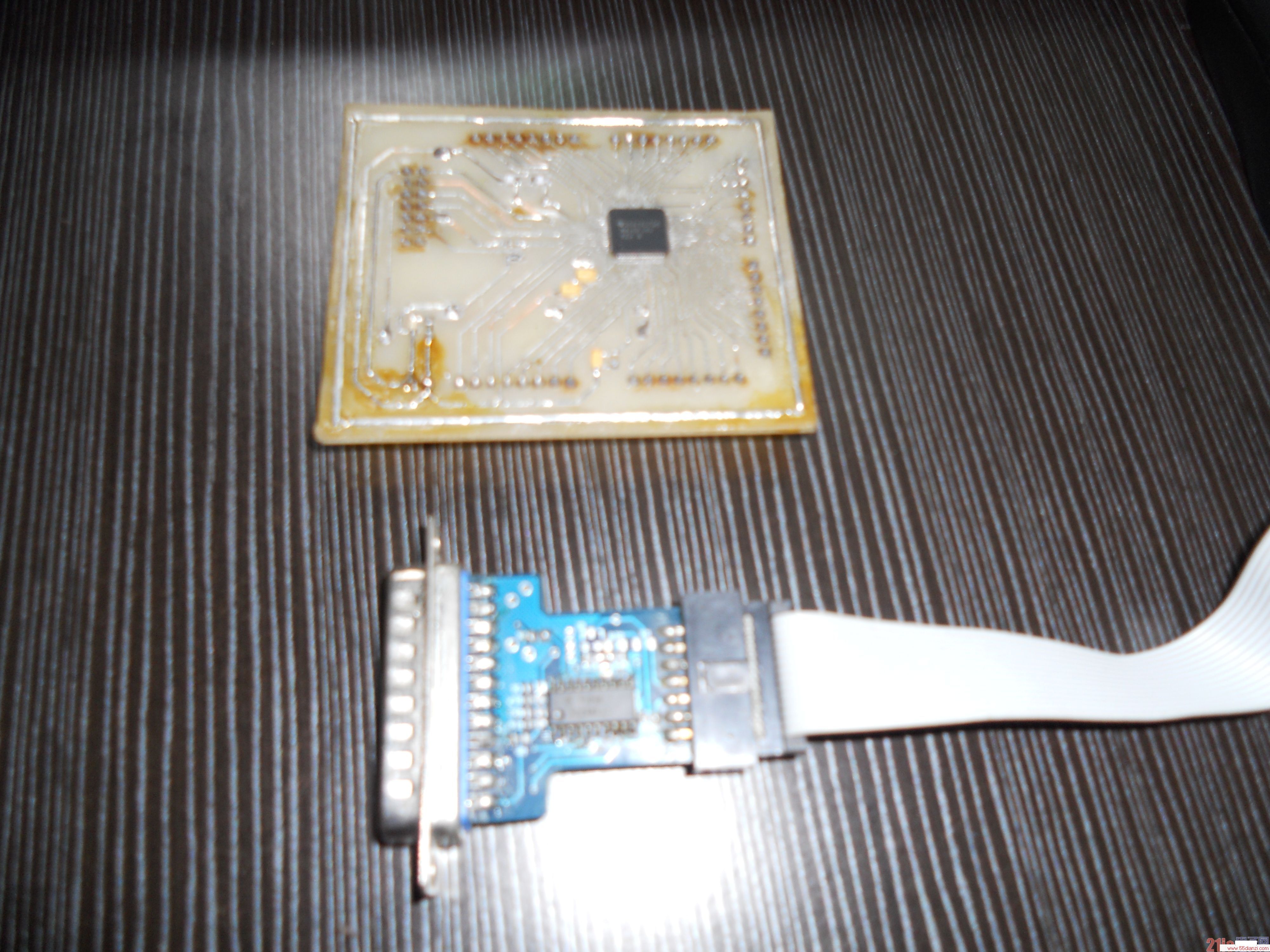

    覆铜板MSP430最小系统板子+JTAG下载器

DIY一个MSP430F149最小系统的设计

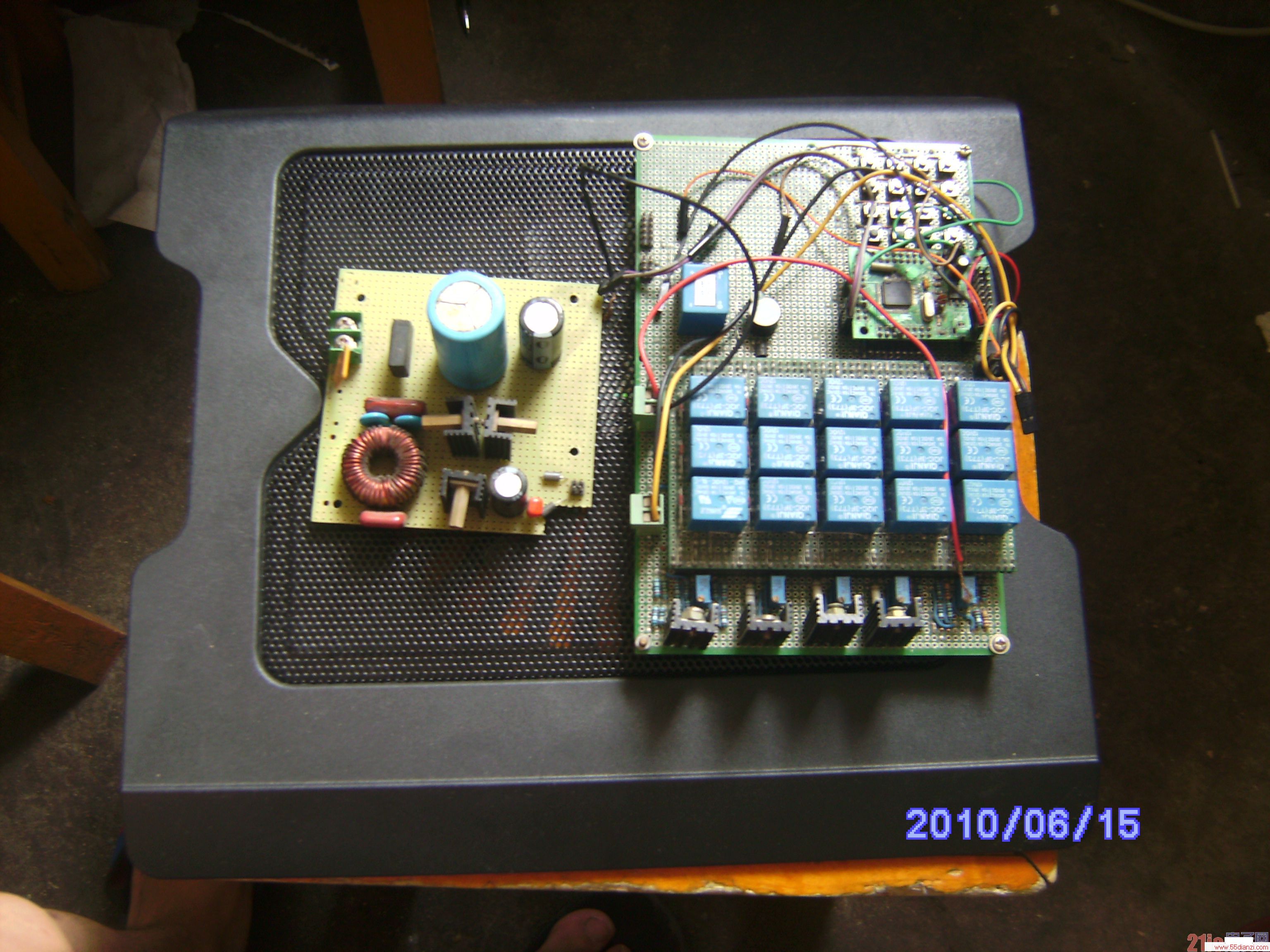

    用印刷电路板MSP430最小系统做的一次恒流源;

DIY一个MSP430F149最小系统的设计

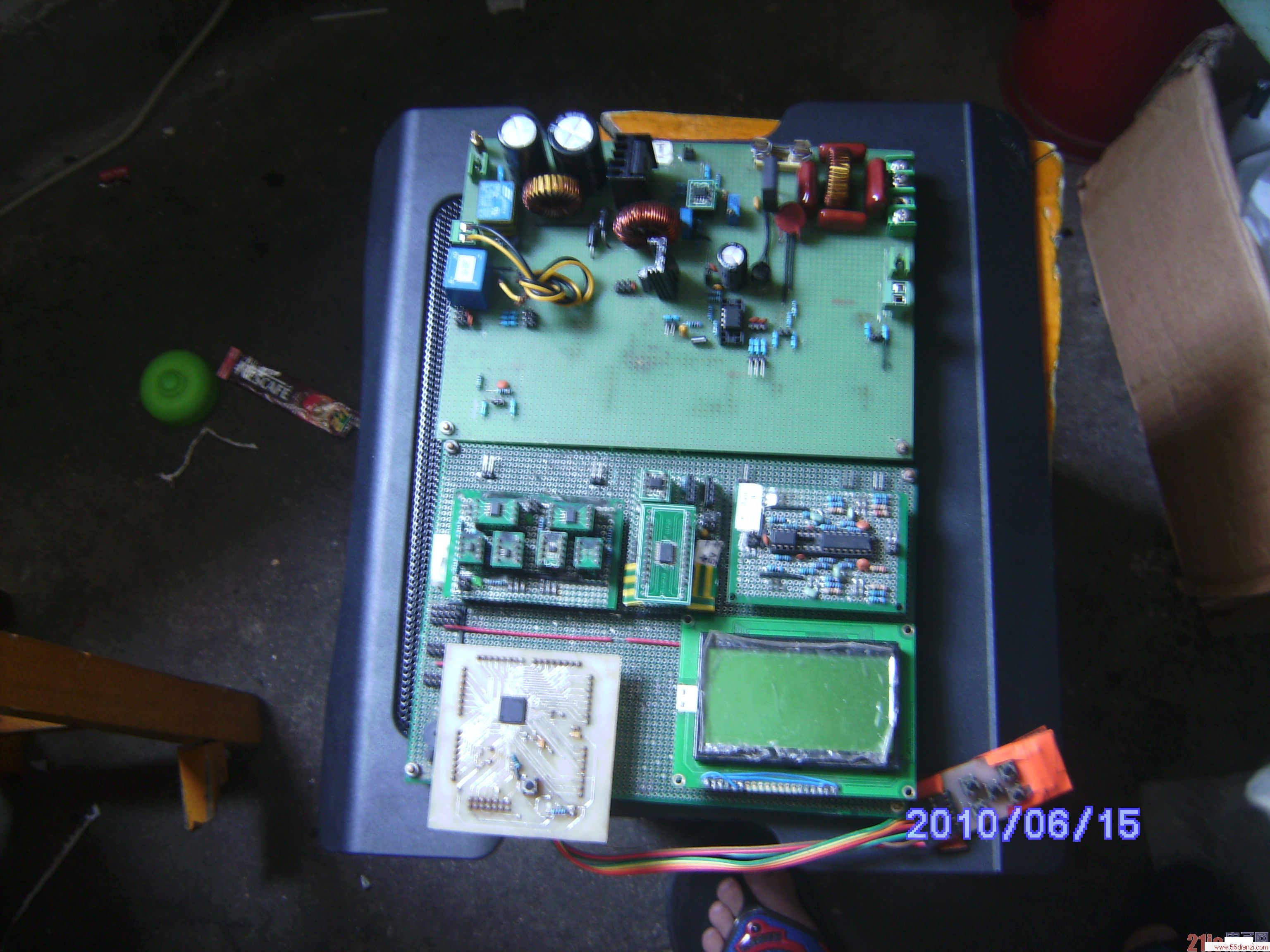

    用覆铜板MSP430最小系统做的高功率数控电源;


    总之设计要保证整个系统能够稳定运行,怎么设计方便,成本低对于大学生是很有必要的,希望我的这些能够对今年需要比赛 的孩童有些帮助。
