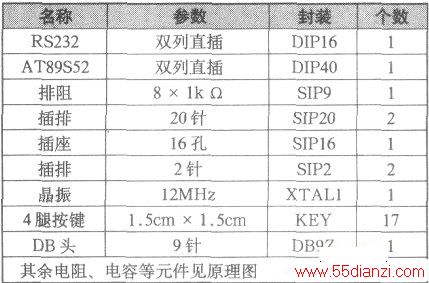

相信对于许多的单片机爱好者，都想拥有一块自己的开发板，市场上开发板的价格从几百元到几千元不等，一般低档次的都要百元以上，对于初学者，特别是在校学生，这是一笔不小的数目。笔者在暑假电子设计大赛培训期间做了一块51系统板，感觉挺实用，因此拿出来与大家分享，希望对单片机初学者有所帮助。该电路所需元件见下表。
电路原理

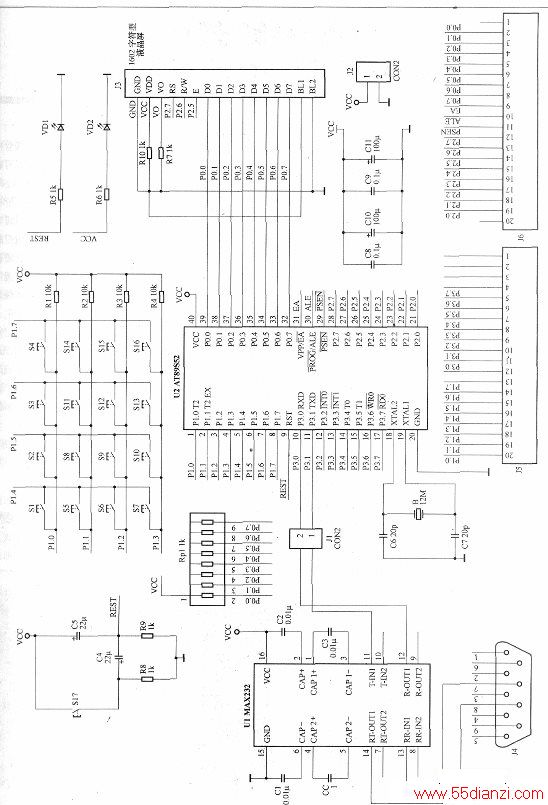

电路原理图如上图所示，P0口外接一排8×lkΩ上拉电阻与1602字符型液晶屏的数据线相连，P2.5、P2.6、P2.7与1602字符型液晶屏的3位控制线相连，两者组成系统的显示部分；Pl口与16个按键开关相连，组成4×4行列式键盘，作为系统的输入部分；J4与RS232相连用于与电脑串行通信；儿将P3.0、P3.1引出用于多机通信；J5、J6将单片机各引脚引出，方便扩展使用；S17为复位开关，VD1、VD2为复位和电源指示灯。
PCB制作及注意事项

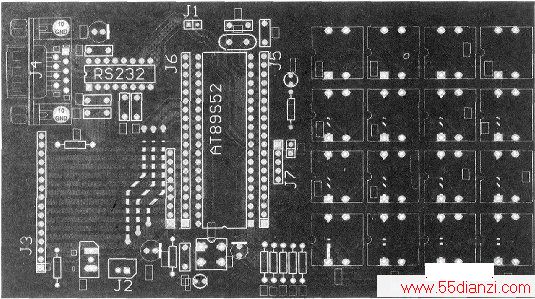

PCB布局与布线如上图所示，黑线部分为底层，白线部分为顶层，覆铜部分为底层地。本电路板设计的为单面板，采用热转印法制作，为了制作可靠，电路中线宽都设置在1mm左右，焊盘孔径都设置在2mm×2mm左右。注意的是.P2.5、P2.6、P2.7与液晶屏3根控制线通过6个焊盘用白色的顶层线相连，底层板制作完成后，在安装元件的那一面加3根跳线即可；4×4键盘按键中的白线可以不管，原因是实际当中的按键1、4脚2、3脚本身就是相连的，为了作图方便才画上；另外图中的J7是笔者额外加上的，是为了方便与自制的并口下载线接口相连，读者制作时可以不要，图中主要的元件符号已经标明，其余部分没有标出，目的是为了让有心的读者在制作时多想想，制作完成时你将会发现受益很多。
1．硬件调试

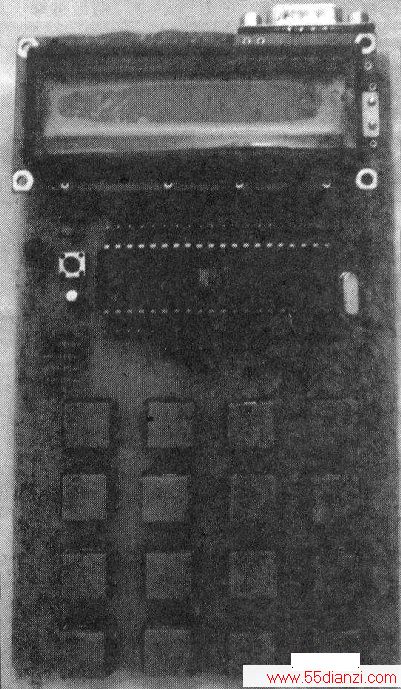

安装完毕后，单片机先别插上，通电后看电源指示灯VD2是否亮，并检测单片机管座VCC是否为5V，确定后再装上单片机（注意别接反）；将复位按键K17按下，看复位指示灯VD1是否亮，如亮则单片机工作正常，如不亮则检查单片机ALE脚是否有脉冲信号、晶振是否正常工作。一般只要这两项没有问题制作都能够成功。制作的成品图如下图所示。
2．键盘程序

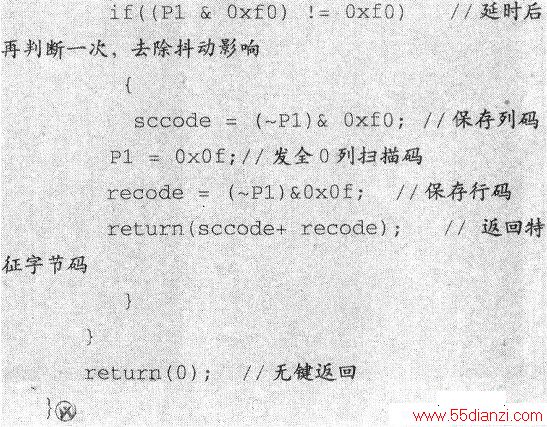

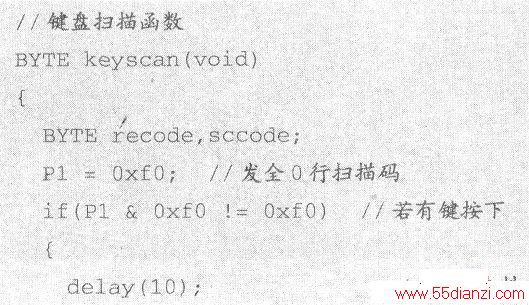

笔者在完成该作品时实现的第一个功能就是键盘输入，液晶显示。为了减少篇幅，在此只介绍笔者自己编的键盘程序供参考，读者可以参考一些书籍中的键盘扫描程序与之比较，1602液晶显示程序在网上、图书馆中资源很多。
